CST MWS CPW的仿真无法输出1D结果

录入:edatop.com     点击:
我之前做的那个可以,新做的不行。
我对比了一下,新的那个的金属片都有高度而之前的没有(就是平面)。
我把新的模型换成无高度就能仿真了。
请问这是怎么回事?
不好意思我的help content丢失了,所以我还没看Waveguide Port Overview。
拜谢

(现在已经可以了,但是之前的确出现过状况。貌似唯一的变动就是把为了设端口而建的block给删掉了。之前的具体状况是,点了仿真后,很快就仿真完了,1D result里面什么都没有。)



我想知道你的模型是什么样的。





不知道防外链没,不然就进百度1303921526帖子(替换任何一个帖子尾号
参数都很好懂。然后block材料是normal,epsilon2.2。上面三个薄片是PEC没有厚度。大的block是为了制作port用的,左右各一个port。频率设置是1-100GHZ,单位用的um。大概是这样子把。



图片以附件的形式上传就能看到。
我最关心的是楼主所说的“可以”和“不行”分别是什么意思。
“可以”是说有1D Results,“不行”是说没有1D Results是吗?
如果是的话,“不行”的那种情况有没有提示你任何信息?
模型的网格属性是什么样的,端口如何设置的,端口处的网格属性是什么样的。
如果解释不清楚,能传模型就传模型吧。



所有的其他属性都是默认的没做改动,我去找模型



呼果然是要rar文件啊 描述:这回应该可以了
描述:不能理解其区别

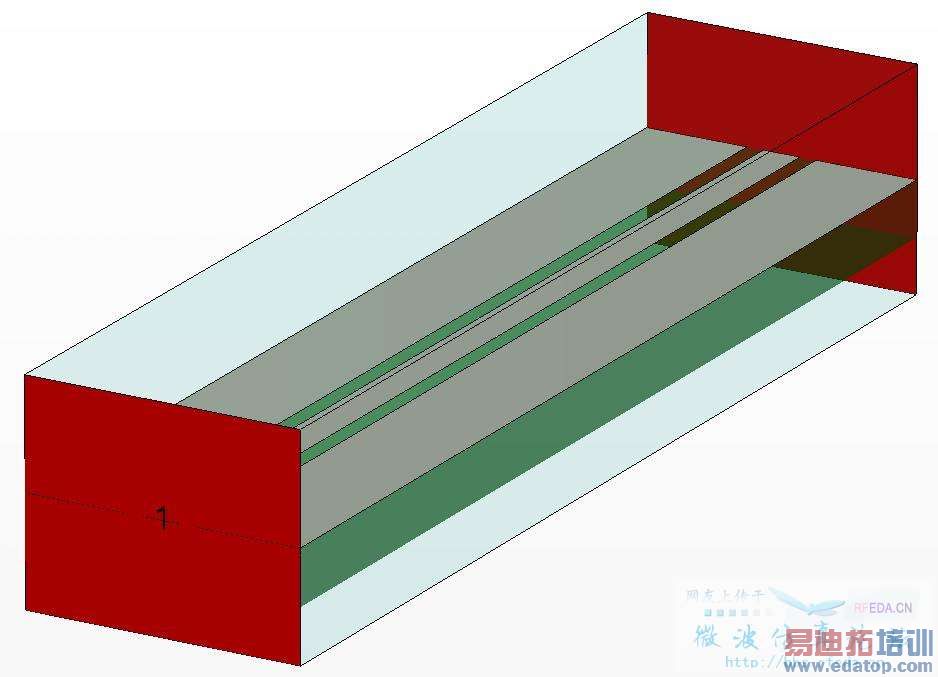

楼主的模型是一个CPW:

参数如楼主所说,不过尺寸单位是nm而不是um,注意这是1000倍的尺寸差距。
直接运行这个模型是可以的,只不过会用很长的仿真时间,因为minimum mesh step只有59.5纳米(0.0000595毫米),等不了,所以修改一下:

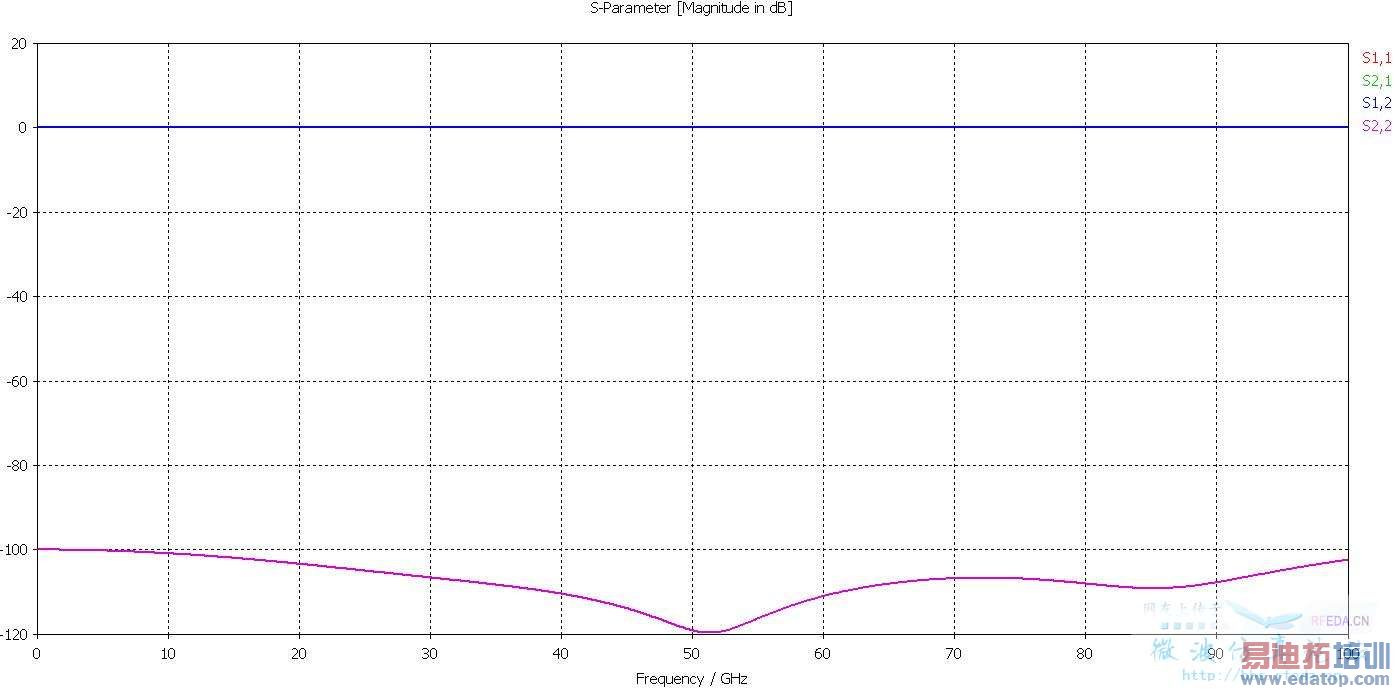

删除port结构,仿真频率改为0-100 GHz,global mesh properties:10、10、10,取消metal edge refinement,这样miminum mesh step变为305纳米,得到的S参数:

至于有厚度的情况,不清楚纳米级别条件下制作工艺能达到什么水平,所以不知道应该以什么样的厚度来仿真。
结论,可以输出1D Results。
收兵回营!



抱歉啊刚准备过来修改的,我本来是um,后来改单位成mil再改回来就改错了。
你修改了CPWt?我是在CPWt有值的时候不能出1D结果。
看来你没改CPWt啊。但是这才是症结所在。
我不想弄nm级别的,nm是手误。
我再回头去看一下。
非常感谢。



厚度是多少?



paper里面没给,经常有不负责任的paper不给t 啊,或者h 啊,或者宽啊之类的。我自己随便丢了个100上去。现在已经可以出结果了。
谢谢
