CPW天线实际用馈电头问题
录入：edatop.com 点击：

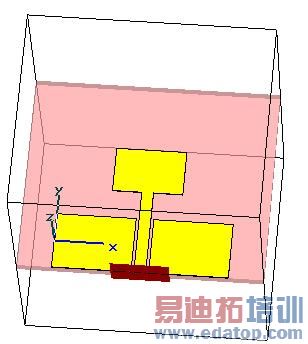

我最近加工了一批共面波导天线，就地和辐射单元在同一平面上的那种天线，如下图所示
我以前做的微带天线是用SMA插头同轴馈电的，就一个中心馈电，四个接地点那种
同样，我就用SMA头剪掉两个接地点，剩下两个接地点和中心馈电点，用来对CPW天线馈电，今天一测试，发现所有的天线测试结果都一样（S11一条-5db左右的直线），所以我怀疑天线压根儿就没工作哦，我在想，是不是我加的馈电头有问题？一般这种天线是用那种头的，可否告知牌子、型号？
有实际图片更好，以便我明天去采购
我以前做的微带天线是用SMA插头同轴馈电的，就一个中心馈电，四个接地点那种
同样，我就用SMA头剪掉两个接地点，剩下两个接地点和中心馈电点，用来对CPW天线馈电，今天一测试，发现所有的天线测试结果都一样（S11一条-5db左右的直线），所以我怀疑天线压根儿就没工作哦，我在想，是不是我加的馈电头有问题？一般这种天线是用那种头的，可否告知牌子、型号？
有实际图片更好，以便我明天去采购
问题2，在仿真如上图所示结果时，我的边界是这样定义的，是否合理呢？
:26bb 今天看来没人来回答我的问题了
我也是这样设置的，不知道有问题不
边界条件设置的有问题，如果你不是做封装在屏蔽盒子里的话，建议不要设置电壁，采用开放空间即可
图中所示的采用的是波导馈电，如果你要模拟真实情况，可以将馈电部分真实模拟，在馈电口处建立同轴结构+波导端口，仿真模拟下
1.您的意思是，把所有边界都设成open？
2.“馈电口处建立同轴结构+波导端口”这种没仿过，您哪儿有没有类似的例子，让我们学习下
怎么看都感觉是边界条件设置的有问题，楼主好好检查下吧
