cst中看H面方向图和E面方向图时,theta和phi怎么设置?

录入:edatop.com     点击:
请问cst中极坐标
看H面方向图和E面方向图时,theta和phi怎么设置 ?最好那位高手能够用图形将的清楚点。选theta是0或90,phi5度或反之,是不是有两个方向图是一样的切法?



这个和书上的讲解类似,一个做变量,另一个做切面~



在看这个E面和H面方向图的时候,是要根据你的模型场的设计来定的,是具体的Y-Z面还是X-Z面设置0度还是90度的切面图。

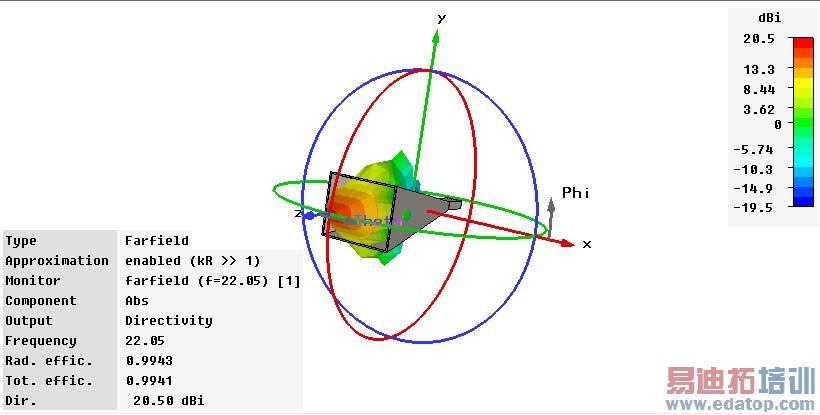

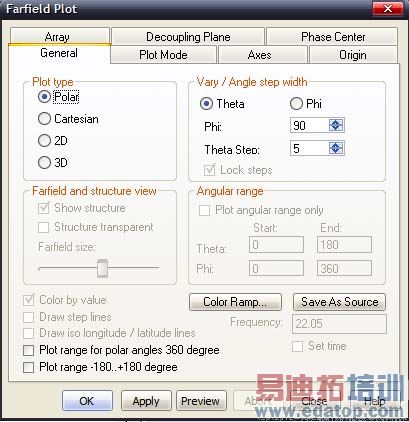

比如如下模型,选theta,phi选90,是YZ还是XZ的方形图,是H面还是E面,如果选phi,theta选90度或0度,是YZ还是XZ的方形图,是H面还是E面



你只要搞清楚谁是变量,谁是常量就可以了,记住,上面的选则是变量,下面固定值是常量,比如你说的phi=90度,也就是YOZ面,phi=0度就是XOZ面
至于是E面,还是H面,取决于你的结构,以及结构所放的位置,如你的图中的喇叭,其E场应该是phi=0度方向,及xoz面所得的就是E面方向图,一般默认是这样的,具体问题还是要跟你的结构,和位置有关系



老大和斑竹们都说了,我也就不罗嗦了:9de



这个可以理解,但是选phi,phi就是变量,及theta选0度,是不是xoz面,theta选90度,就是yox面



不知道我的这个理解对不对,我就是当phi为变量的时候就分不清切面了,请00d44朋友指点一下



当phi为变量的时候就分不清切面了,请朋友们指点一下,呜呜,没人理!



这个不难理解啊,当theta为固定量时,phi取一圈变量即【02pi】,其图形为一锥面,锥角为2*theta,
如果phi固定量,theta为变量,得到的是一个垂直xoy面的平面
