CST MWS求解微带耦合的谐振频率
录入：edatop.com 点击：
目前在做一个微带准椭圆函数滤波器，是通过微带之间的耦合实现的。
之前按照别人的尺寸也仿真了 下，现在自己来做，不知道如何准确求解微带耦合的谐振频率。 我做的这个滤波器中心频率大概在8G左右。微带滤波器每个环的长度约为半波长。用CST的本振模JDM求解器计算。图中为电耦合
我不添加外部空气腔体，本振模仿真结果如下，边界条件是normal
之前按照别人的尺寸也仿真了 下，现在自己来做，不知道如何准确求解微带耦合的谐振频率。 我做的这个滤波器中心频率大概在8G左右。微带滤波器每个环的长度约为半波长。用CST的本振模JDM求解器计算。图中为电耦合

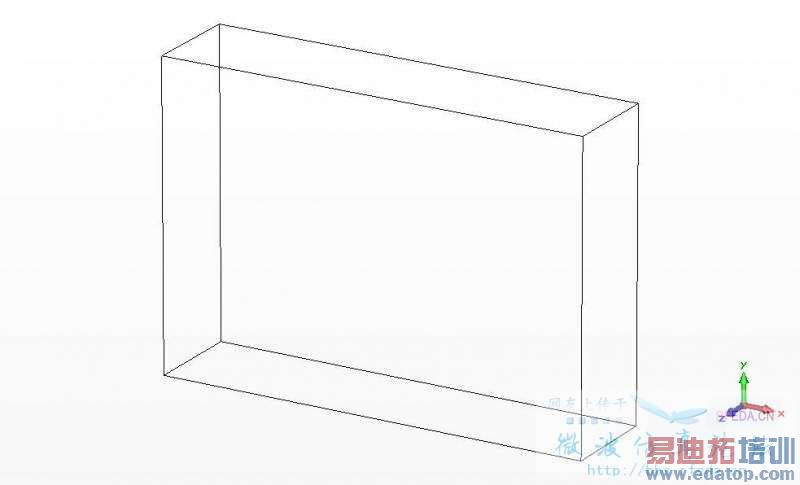

我不添加外部空气腔体，本振模仿真结果如下，边界条件是normal
谐振频率的不一样是因为你的两个模型时两个腔体。
第一个腔体只有整个微带滤波器那么大
而第二个模型实际腔体要比第一个大，因此出来的谐振频点与模式应该与第一者不同
我现在的问题就是这个腔体到底应该做多大呢？
我这个不是传统的腔体滤波器，如果那样的话，我就可以确定这个腔体大小了。
现在是一个微带耦合滤波器，实际做出来外面是没有腔体壳的啊

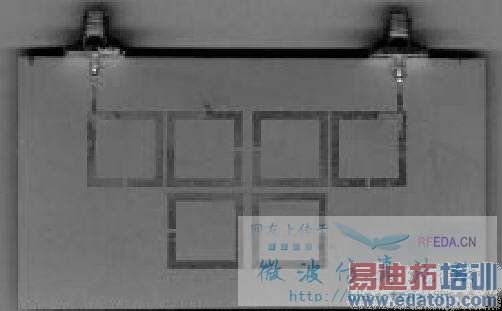

比如这样
我仿真的时候应该怎么设置呢？ 这个问题一直困扰我。
加端口仿S参量，看看滤波器的各个谐振频点，其中哪个与你本征模求解器仿出来的对得上应该就用哪种。
这也是个不是办法的办法啊
你是要加空气盒的，因为CST微带环境下里面默认的是是电边界条件
谢谢，正研究这方面的
