CST MWS模拟波导问题
录入:edatop.com 点击:

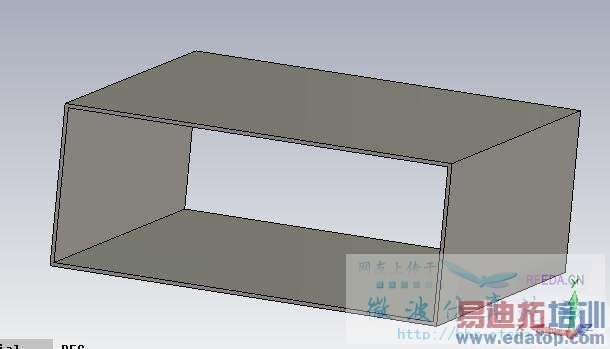

我用cst模拟一个波导(附件)
波导尺寸是 1.07cm x 0.43cm x 1 cm, 真空filling
thickness 0.01 cm
频率设置 0-32Gg
估算了一下 大概有6个模 于是设置端口计算6个模
(没有设置电对称,磁对称面)
截至频率 结果与计算的 结果有点误差
计算 fc10 = 14.423 GHz
CST fc10 = 13.78 GHz (最低模,但是电场分布我觉着不对)
大家帮忙看看怎么回事吧?谢谢
波导尺寸是 1.07cm x 0.43cm x 1 cm, 真空filling
thickness 0.01 cm
频率设置 0-32Gg
估算了一下 大概有6个模 于是设置端口计算6个模
(没有设置电对称,磁对称面)
截至频率 结果与计算的 结果有点误差
计算 fc10 = 14.423 GHz
CST fc10 = 13.78 GHz (最低模,但是电场分布我觉着不对)
大家帮忙看看怎么回事吧?谢谢
