CST MWS建模的问题:loft curves

我想建模的要求如下：
让两个Profiles（模型中暂时用正选曲线）沿着一段半圆弧完成loft功能，但是模型并没有完全按照半圆弧路径进行loft。
请教各位如何解决啊？
即使在圆弧的中部再插入一个profile，其它地方仍然没有完全按照半圆弧进行loft。
如件所示，谢谢各位！



各位帮帮忙啊！
有问题随时问我，我在线。



Optionally a path curve can be specified which defines the tangency of the free form surface where it passes the profile curves.
——《 Curves Loft Curves》
里面举了两个椭圆加不加路径loft的例子，可以参考下。
再就是你的图形能否用下面数学语言描述？

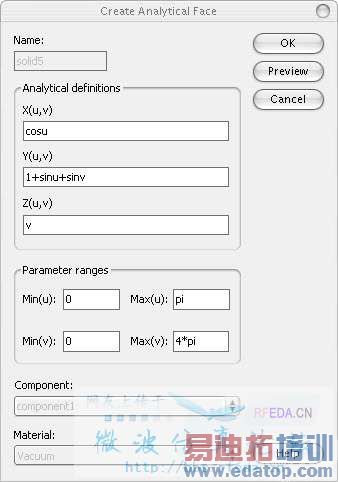

x^2+(y-sinz-1)^2=1(0可以的话直接在object->basic shapes->Analytical face中输入解析式即可：






首先谢谢斑竹的帮助！
我实际要绘制的图形是你说的Analytical face中将"u"变量范围改成02*pi的一个曲线圆柱体。
当前选择的profile是正弦曲线，当然是可以用Analytical face
但是如果这个profile很复杂，只能够用spline来定义，那这样结构应该怎么画呢？



你有没有试一下把圆按照spline为路径sweep一下？



如果把圆按照spline路径进行sweep，只能够两种模式：
一种是保持圆所在平面和路径保持垂直（project.....)；
另一种是保持圆所在平面和路径的夹角不变；
这两种模式都不是我所需要的，因为用Analytical face画出来的结构，圆所在的平面永远是在“Y”方向。
另外，如果用sweep，圆的半径还不能太大，可能出现附件中的问题——该问题也正是由于sweep的夹角引起的。
——我马上补充这个附件。



以圆为profile，曲线为路径的sweep结构；
另外，如果以曲线为profile，圆为路径，扫描出来的结构半径是在改变的。
