CST MWS如何无限大开缝平板?

录入:edatop.com     点击:
想用CST仿真一下无限大开缝(或者窗口)平板,不知道边界条件怎么设置啊!加周期边界的话就是带了一堆缝的平板,该怎么设置,才能让平板在两边无限延伸,而缝隙或者窗口不会呢?应该不难吧。fdtd里好像是直接把平板插入到边界条件就可以了,这个cst咋整啊!?请各位帮忙,谢谢啦!



(⊙o⊙)…,还有个问题一并问了吧。就是如何在一个开窗的箱子里,在其内部正对窗口的地方加上一个吸波材料或者直接是pml边界条件啊?当然这个边界的后面应该是箱子的壳。开始想直接把箱子后壁去掉,周围使用pml边界,但是这个不对啊,还是边界条件的问题唉。



第一个问题,open。具体请阅读CST White Paper《Boundary and Symmetry Conditions》。
第二个问题,物理意义是什么?实物要怎么实现?箱子的内壁贴一层吸波材料?为什么你觉得你的方法不对?



第一个设置成open好像不对啊,那样就是在自由空间里放一个有限大得板,我想得到的是一个能把自由空间分成两半那么大的板。
第二个,如果后壁去掉,平面波可以从后面进来啊,这和在壳体内直接吸收不一样吧。谢谢!

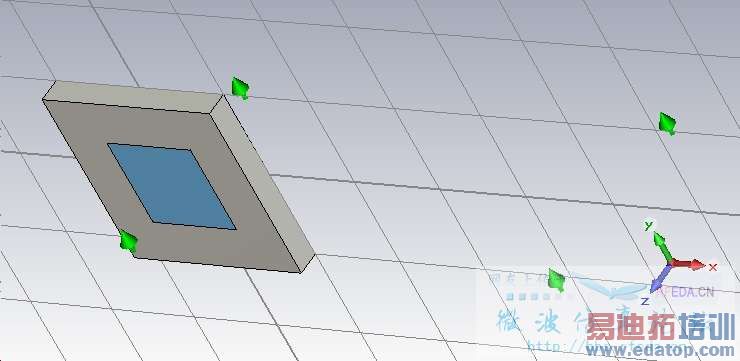

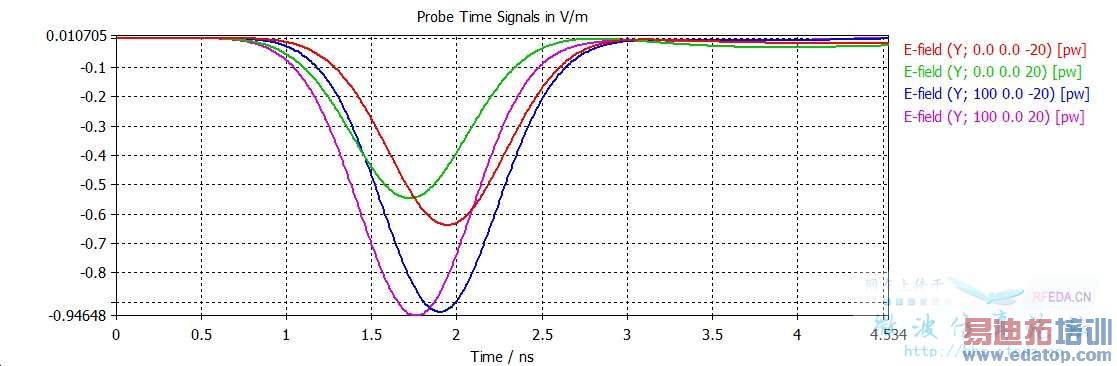

边界条件是open,平面波沿着-Z方向入射,在两边各设置了四个探针。明显看到在远离窗口的地方,平板没有延伸,信号幅值没变,只是延时了。



请先阅读2楼提到的White Paper,接触到Open边界的物体将被延伸至无穷远,可以用来设置“无限大”的模型。具体操作办法请自行摸索。
平面波为什么会从后面进来?



明白了,让我以为加open边界不能模拟无限大得情况,是因为设置了另外两个探针。当设置这两个探针以后会有警告“some PEC material is touching the boundary! This may lead to inaccurate results.”,把另外两个探针取消就好了。若是想即加上探针又没有这个提示该怎么弄呢?调整结构和边界的距离好像也不行唉,不纠结了。



第一个问题是用Open边界或者Magnetic边界都可以,效果是一样的
第二个问题可以用端口来模拟吸波材料,只要把端口的模式设置的足够大就可以了



非常感谢啊!
记得算无限大平板时,把板的四边设置成periodic,前后设置成open,当时算得结果也是正确的啊。
最近换成cst2010后,将板的四边设置成open,前后设置成open或者OA时就老是提示“when exciting with a plane wave the material at the open boundaries has to be homogeneous”,四边改成periodic后就没问题。用的是EMI模板,2009和2010的模板设置不一样,难道是模板设置的问题吗?
