高手指教对称面的问题?.

录入:edatop.com     点击:
\
\
\
仿真设置对称面出错,
模式文件见附件,cst2008版本的,

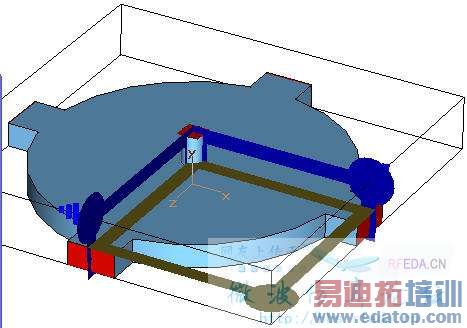

输入同轴TEM模式,过渡到平板波导TEM模式(电场垂直平板,磁场呈圆周分布),再到4个矩形波导TE01模式,
对称面是关于磁场对称,关于xy轴,yz轴磁场对称,

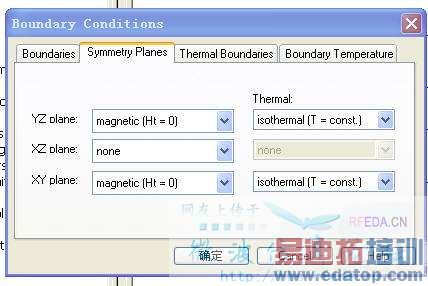

我按上图设置出现错误,,请高手指点。

radial_combiner_1.rar



对称面的设置必须根据内部场的结构来定义,否则就会出现错误,不能正确解析



老大,下载我的附件去看看。场没有错。
我看到的cst设置对称面都是2端口,多端口的就出现上图那个错误提示。
谢谢。
请各位捧个场。



你这个模型不能设置对称面
否则有的端口没有计算在内



请教前面的。我如何设置对称面,,,
谢谢



支持一下啊,好东东啊:30bb
