How can I improve the S parameter in CST MWS?

I simulated a PIFA antenna and obtain the following results such as S_parameter and smith chart plot.
I think the feeding should has 50ohm resistance but it's 4.209 ohm
can anybody help and suggest me to improve it?
best wishes.



继续惯例，做楼主该做的事儿：

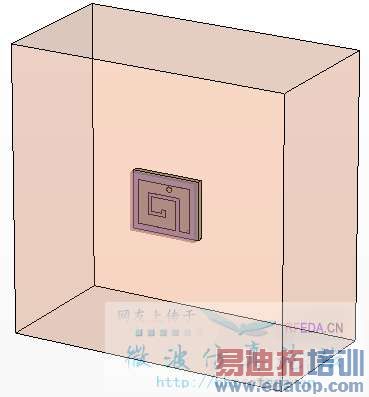

模型是一个包在卫生纸里面的平面天线：

天线：

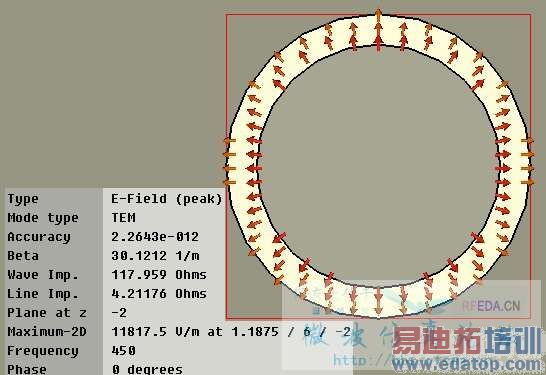

天线放置在epsilon=10的substrate上，上面再覆盖同样的材料。同轴线馈电。计算端口阻抗，如楼主所说，4欧姆左右。

---------------------------------------------------------我是彪悍悍的分割线！-----------------------------------------------------------
好，从雷锋华丽转型，继续分析。

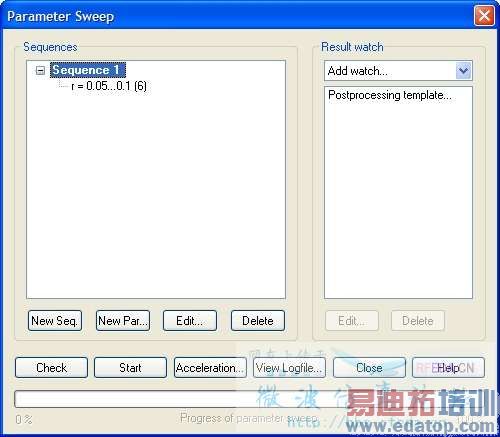

要调整端口阻抗，个人通常的做法是parameter sweep。假设同轴线外直径2毫米保持不变，把参数r设置parameter sweep：

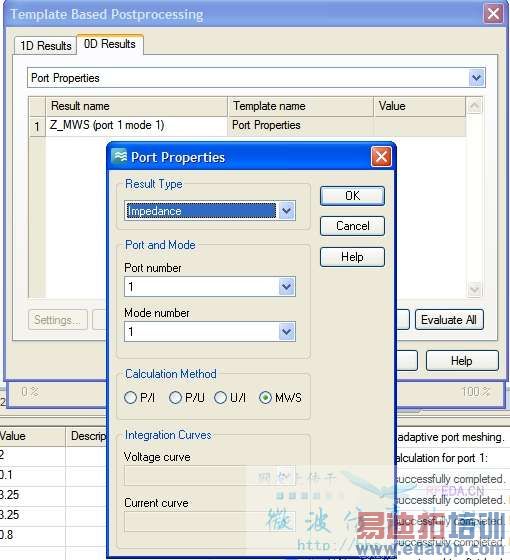

设置计算端口阻抗：

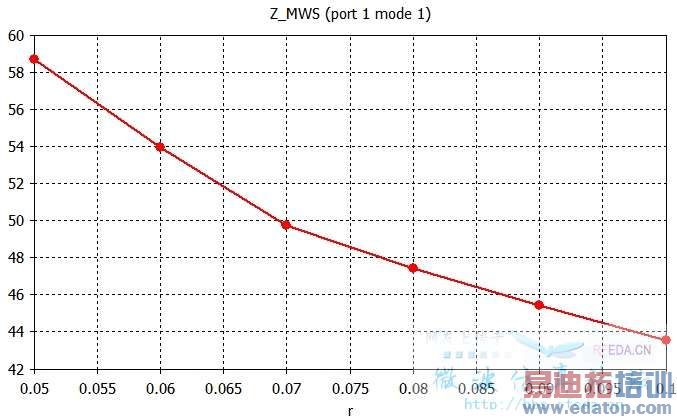

得到的结果：

可以看到，参数r应该在0.07毫米左右。在当前网格参数前提下，使用0.0775毫米可以得到49.98欧姆的line impedance。
---------------------------------------------------------我还是彪悍悍的分割线！-----------------------------------------------------------

同轴线阻抗的分析告一段落，我感兴趣的是下面这个截图：

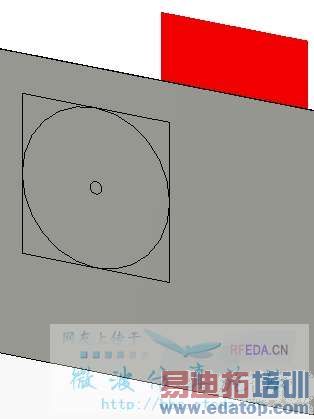

同轴馈线和PIFA天线不连接？让电子在这两者之间自己跳来跳去吗？自作主张给楼主连上：

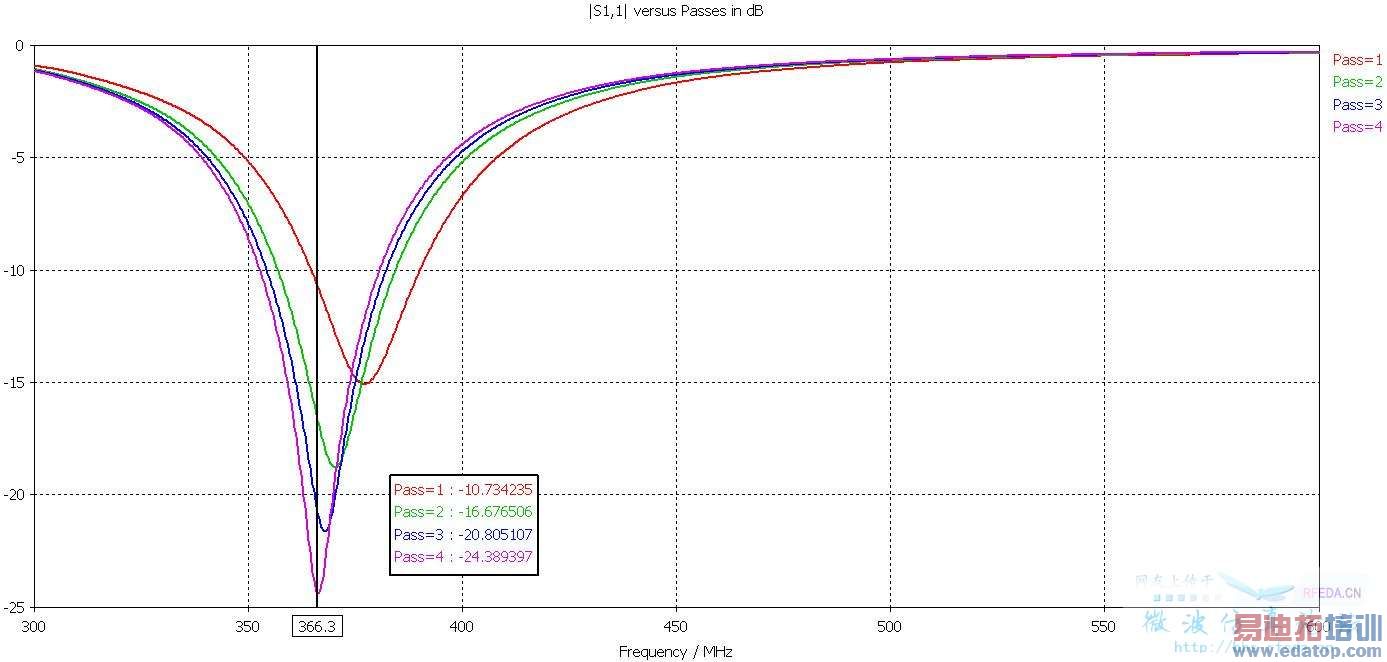

Accuracy设置为-50 dB，使用Energy based adaptive mesh refinement，得到的S11如下：

优化后的网格：

---------------------------------------------------------我又是彪悍悍的分割线！-----------------------------------------------------------

给楼主的建议：
1. 需要进一步熟悉软件的使用。
2. 需要再学习传输线的相关理论。
收兵回营！



dose it possible that I'd applied the boundary condition incorrectly?
I defined all faces of the Tissue model as Electric
Is it right?



软件参数要和实际情况相对应，实物什么环境，仿真的边界就是什么环境。
PS：注意你的proof reading。
