CST MWS PCB板上的BGA pad端口设置？

我的模型是PCB板上的BGA pad，其中包括4个GND孔和两对（4个）信号孔，信号从芯片（模型里没有）出来到BGA pad上，经过一小段线到信号孔，然后换到PCB板的内层走出来。现在的问题是，我要给BGA pad加端口，但是加了discrete port（如附件模型所示）以后，算出来的S参数结果明显不对，不知道应该怎么加？请高手指教！
谢谢！
描述:模型文件



S参数的结果



没有大侠指点么？



高人都去哪里了？



按照惯例，先做雷锋，帮楼主做楼主该做的事情：
模型是一个8层PCB板：

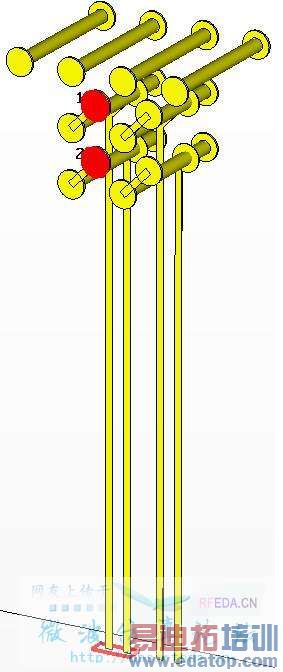

隐去地和介质，信号线如下：


端口1、2是50欧姆离散端口连结至地：


端口3是Multipin Waveguide Port，设置了差模和共模两个模式：


模型背景是真空，边界Electric，Global Mesh Properties：10、10、10。其它参数就不介绍了。

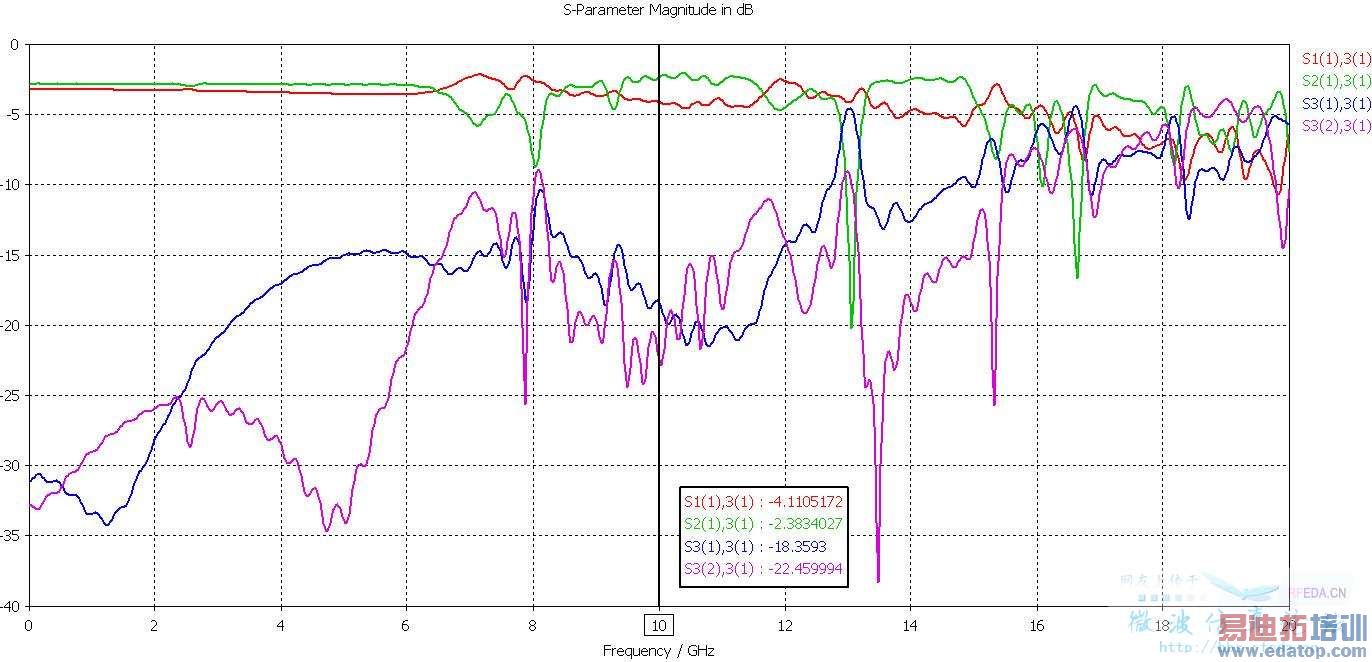

在MWS运行Transient Solver，只计算Port 3，结果如下：


看得出，结果确实有问题，不是开路就是短路。


---


好，雷锋做完了。先谈模型中的错误：

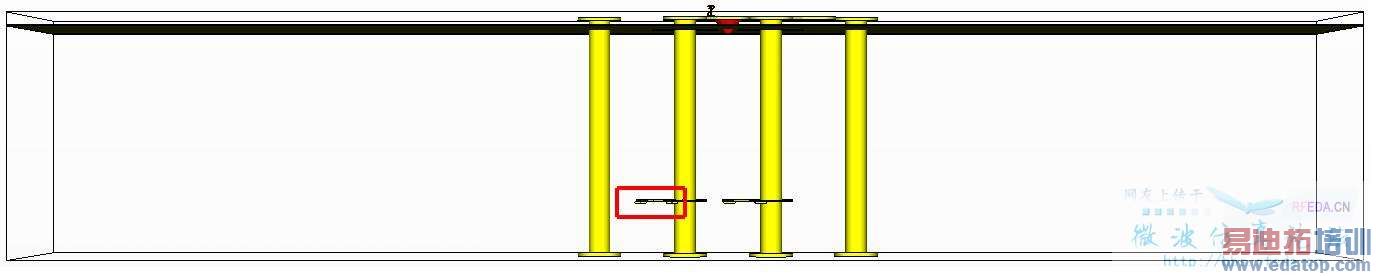

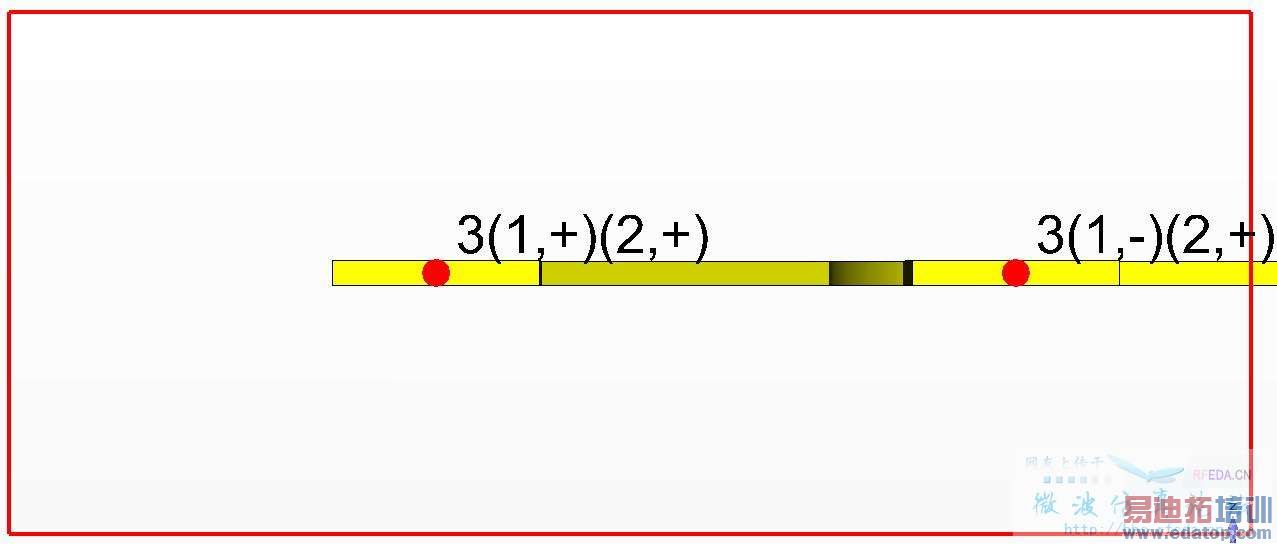

大家看到这个XZ面的截图的时候应该能想到问题所在了吧？是的，信号线接触到了边界！


模型被短路了，S3(1)3(1)是-1dB也就不奇怪了。
好，在surrounding space里的Z轴双向延伸一段距离（比如10）：


使得信号线不碰触边界，重新仿真Por3差模，得到：


从模型的角度，这个至少是可以接受的（S3(1)3(1)）。


---

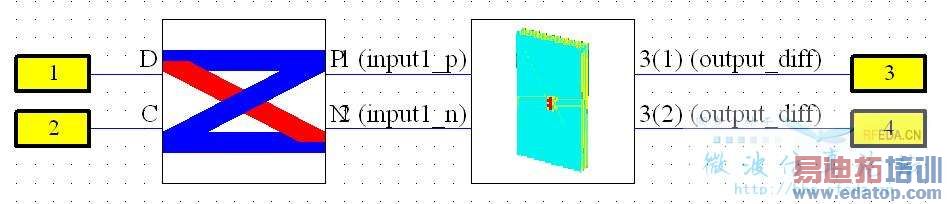

接下来考虑理论上的问题，楼主的信号线一端使用差模、共模设置，另一端是single-ended的设置（离散端口）。看到DS里已经做了相关设置：


看到这个连接图我是各种的不懂……，这个仿真到底是要看差模、共模特性还是要看每条线的single-ended特性？如果是差模、共模，MWS里不建议用single-ended做termination，最好使用DMCM（Differential Mode and Common Mode）模式（Nultipin Waveguide Port）；或者DS里不能如此设置，external port应该连接ModeConv Module的D和C端，P和N端连接MWS中的single-ended管脚。


---


假设楼主要观察的是差模、共模特性，两种修改建议：

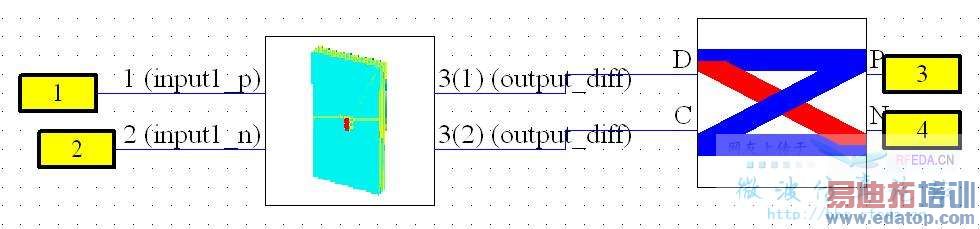

如果MWS中倾向使用Multipin Waveguide Port，那么对应的DS中的连接建议改为：

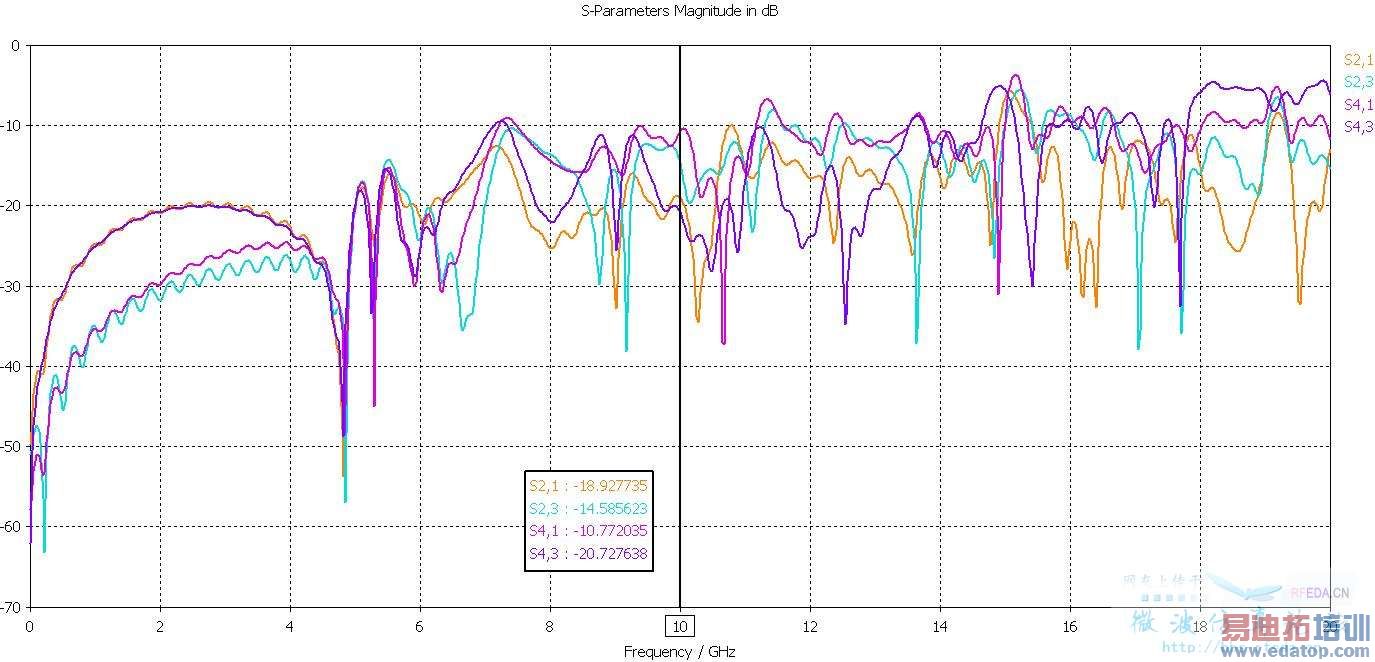

端口1、3的端口阻抗为100欧姆，端口2、4的端口阻抗为25欧姆。运行得到的结果如下：


另一种可以考虑的方案：在MWS中完全设置为single-ended模式，原先端口3处修改如下：


DS对应修改为：


同样，差模端口阻抗100欧姆，共模端口阻抗25欧姆，运行仿真后结果如下：


对比这两个结果，可以看到数值有差别但是各个类别的参数都在相同的数量级之内，提高仿真准确性应该可以减小这种差别。或者通过理论计算或者实测数据来验证。




接前面，以single-ended转差共模的那个为参考，这个模型的相关特性：
Differential Mode Return Loss (Both Ends) and Insertion Loss (negative in dB)：


Common Mode Return Loss (Both Ends) and Insertion Loss (negative in dB)：


Transverse Conversion Loss (Both Ends) and Transverse Conversion Transfer Loss (Both Directions) (negative in dB)：


LCL与LCTL和TCL、TCTL对应。
收兵回营！



首先，多谢EDATOP大侠的雷锋精神，谢谢你付出的时间和精力。
这几天公司服务器更新，所以一直没法上来更新。
按照EDATOP的说法，我把port3和port4改成discrete port，把Z轴和Y轴都双向延伸了10mil，确实可以出来跟实际比较符合的结果。
模型文件及结果见附件（BGA_modeling_discrete_ports.zip）。




但是还是有一些疑问没有解决，希望EDATOP和各位大侠不吝赐教。
EDATOP在4楼针对我开始的模型指出：
先谈模型中的错误：

大家看到这个XZ面的截图的时候应该能想到问题所在了吧？是的，信号线接触到了边界！
模型被短路了，S3(1)3(1)是-1dB也就不奇怪了。
好，在surrounding space里的Z轴双向延伸一段距离（比如10）： 使得信号线不碰触边界，重新仿真Por3差模，得到正确结果。

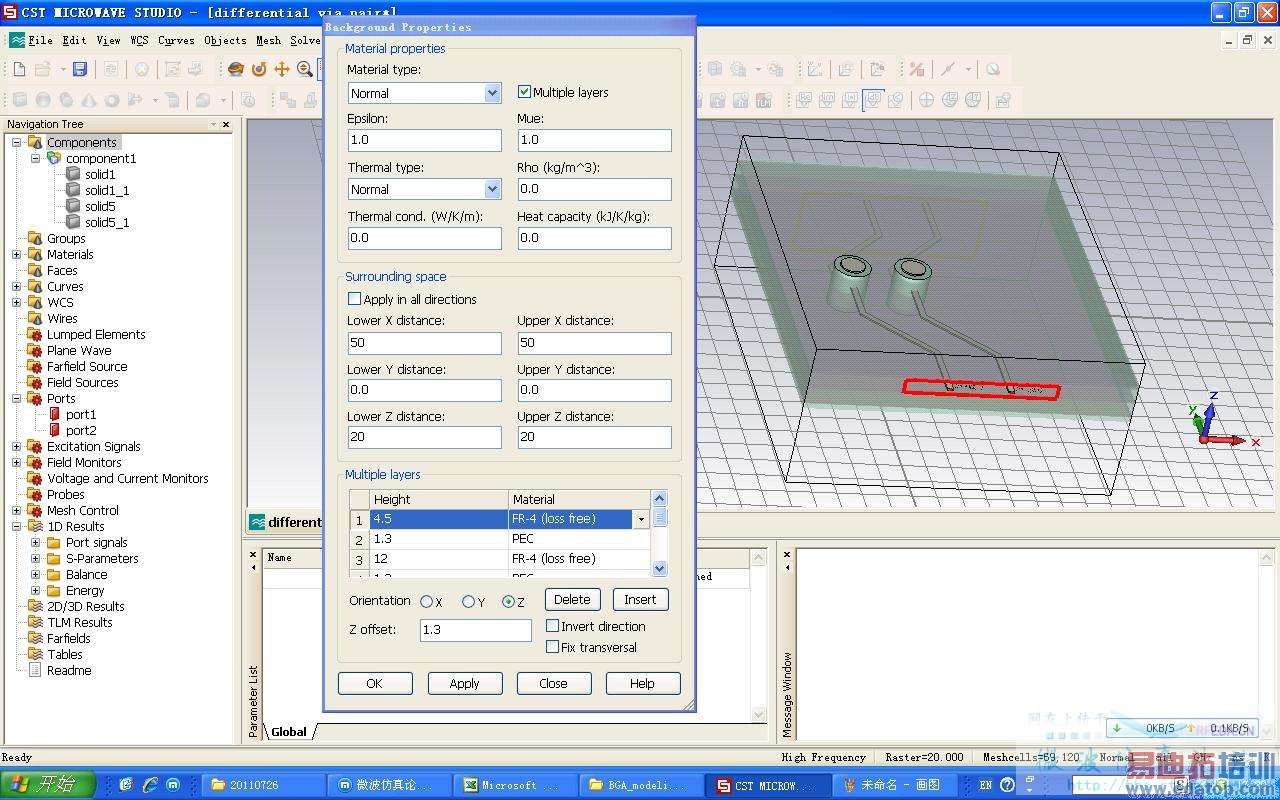

我照这样做了，确实得到了想要的结果，但是事实上在CST自带的例子differential via pair.cst里的port也是设置在边界上的，如下图所示，没有任何问题。







另外，我又做了一个实验，把我的模型边上没用的部分减小，PCB的尺寸从800mil*600mil缩小到250mil*239.37mil。

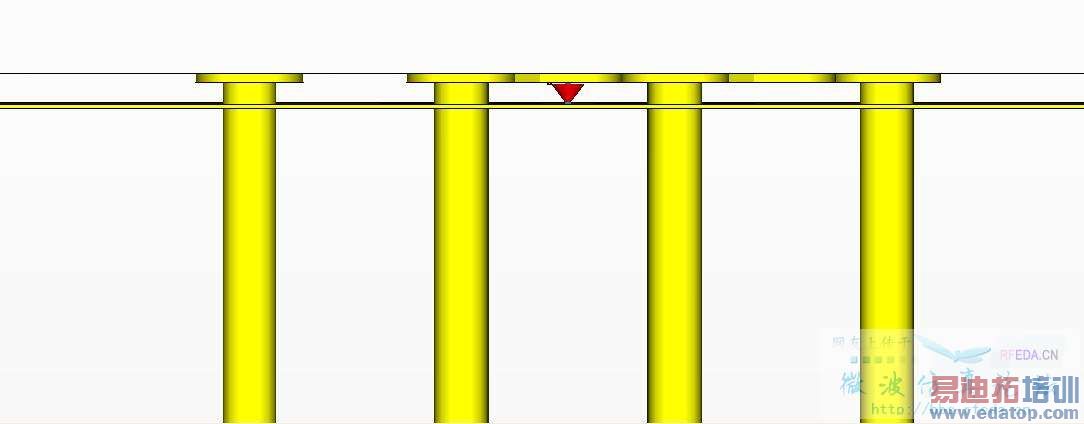

过孔的尺寸和位置没有变，trace相应的截断一些，port还是设置的discrete port。如下图所示：

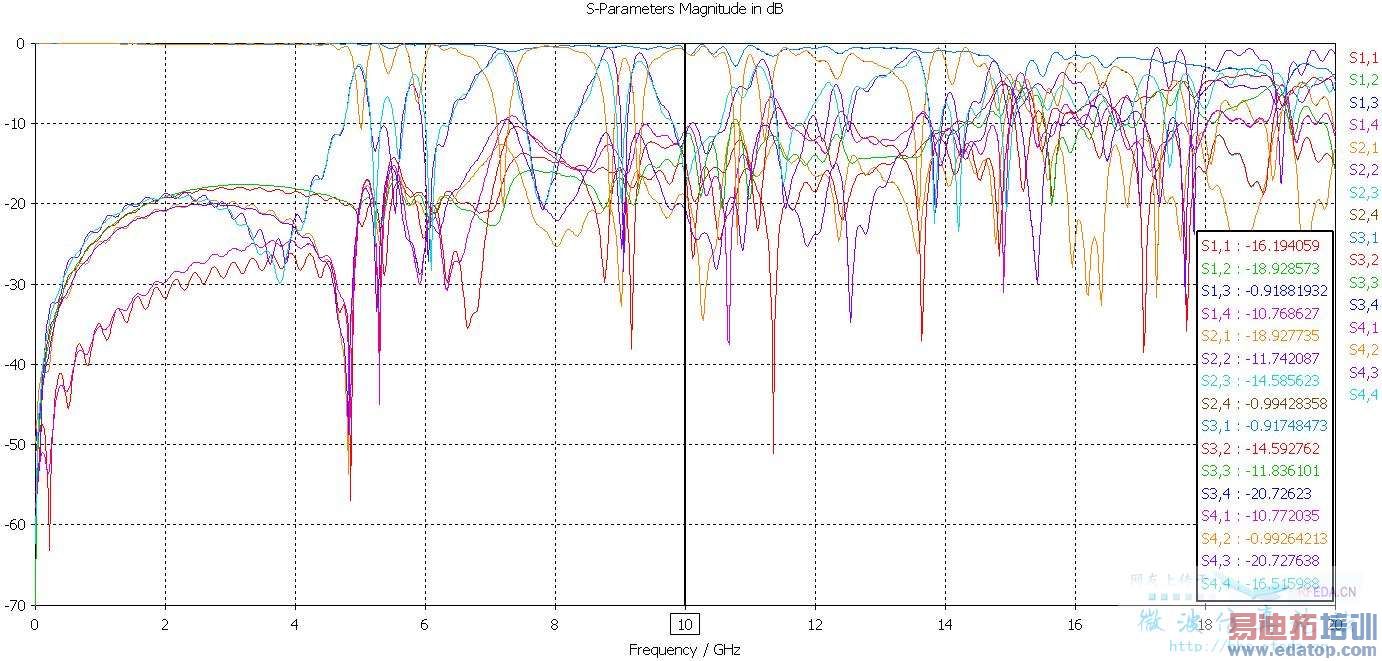

结果S11的结果变成又不对了，如下图






我说的是“信号线”，不是端口。你的Via模型已经碰到了边界，就好比测量的时候用一个接地金属块压在你的差分线上，完全短路了。
至于第二个问题，建模的时候心要细些：

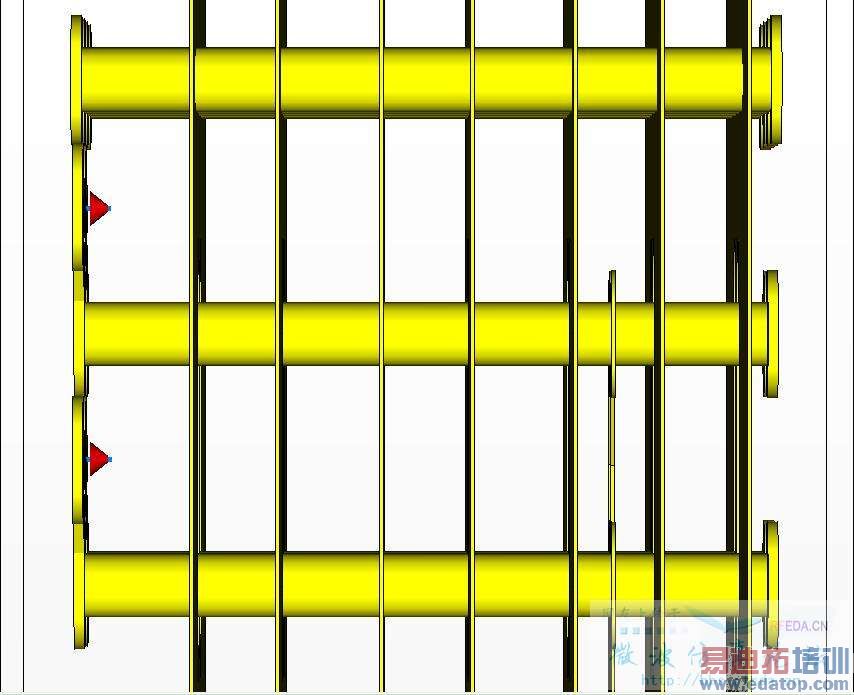

端口1和端口2开路，没连接上金属。
