CST MWS仿真电耦合系数(第一个谐振模的频率为0)
录入:edatop.com 点击:
CST仿真电耦合系数(第一个谐振模的频率为0)
我用CST20062008 2009
都试过了,第一个谐振模的频率总是0
所以得到的耦合系数为2
但是不要飞杆,又是正确的,
不要飞杆扫描窗口大小 可以得到正确的耦合系数随窗口大小变化曲线
这是为什么
为什么存在飞杆就不对
请高手指点
我用CST20062008 2009
都试过了,第一个谐振模的频率总是0
所以得到的耦合系数为2
但是不要飞杆,又是正确的,
不要飞杆扫描窗口大小 可以得到正确的耦合系数随窗口大小变化曲线
这是为什么
为什么存在飞杆就不对
请高手指点
耦合系数曲线
横轴是飞杆长度

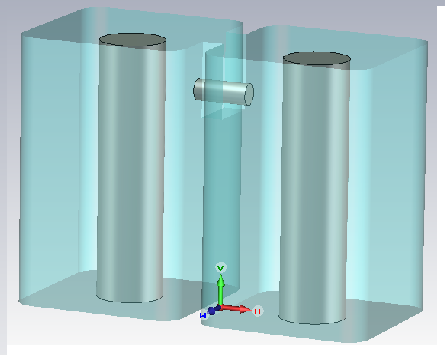

结构图
若是不要飞杆
耦合系数好像是对的
怎么没人回答啊
我试过了很多版本的CST软件仿真
交叉耦合同轴滤波器
在有飞杆存在的时候
第一个谐振模式的谐振频率总是0
用HFSS不会出现这个问题
If you didn't pack the project file, I may have a look on it right now. Next time you'd better upload the archived file without packing it.
不打包
附件不支持的嘛
Really? If you have to do so, use the windows function: "send to compressed (zipped) folder". WinRAR is a commercial product and I don't believe everyone have got a valid lisence.
你的意思
是你没有解压缩软件?
那就算了
你说的那个什么发送
我不懂
这个问题我研究了
如果用第二个和第三个模式的频率去计算耦合系数
得到的结果和hfss是基本一致的
这个问题我也遇到了
等高手来解决啊
