CST可以计算2D模型吗？.

你所说的2D 模型是不是指零厚度物体，cst支持0厚度物体建模，首先你必须是个物体才可以剖分网格的，这个物体的厚度是可以是0，也就是我们所说的面了，他不像hfss，建立一个面，设置边界条件就可以模拟金属等特性

我把物体的厚度设为零之后:

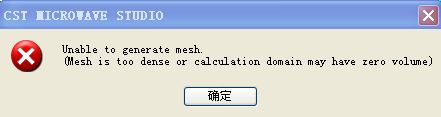

mesh时出现下面的窗口

发模型上来，看看

在CST中

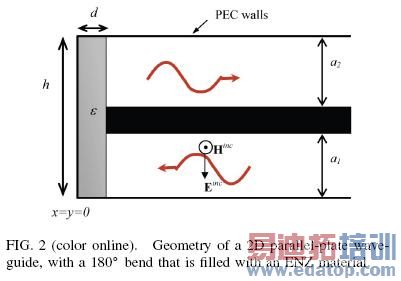

我画的平面图
Mode 如下:

发模型文件上来，不是图片三，否则我怎么帮你打开看看哈

我的mode文件为2dmode.mod:
除了不能 mesh外,我也知道怎么在一条边上加端口
我想在a1处加激励,
a2处收:


2dmode.rar

模型文件:

2dmode.rar

你 的模型本身有问题，其中你的基板的厚度都是0，和实际不符，另外对于馈电处的带线不建议使用0厚度，否则端口加上可能会有问题，可以先建立非0厚度的馈电线，然后在展平为0厚度继续仿真进行对比

虽然场和结构在Z方向是均匀的，但不一定2D建模，你可以垂直z轴作两个面设为PHC边界构成3D模型来模拟平板波导中的TEM波。
