CST中设置波导端口出现与坐标轴不平行的情形.

CST和HFSS中的模型是一样的，激励所设置的面垂直于Z轴、且与x，y夹角45deg，
而在HFSS是可以设置激励源并进行计算的，
而在CST中，却提示选择的元素（面、边）与坐标轴不平行，
使用uvw坐标系，旋转45deg后依然出现相同的提示，
哪位大侠给点指点？！

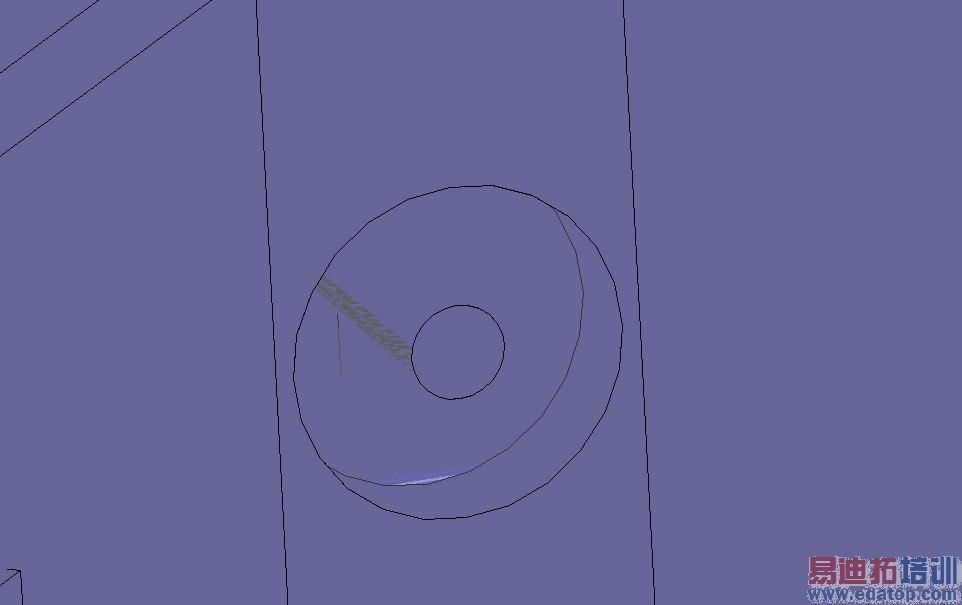

Ansoft HFSS中模型位置

HFSS中lumpport设置

CST中Waveguide Port设置



CST中，波导端口平面必须平行于任意两个轴构成的平面，如果不平行就会出现你说的错误，这是cst的一个小bug，因为如果不平行于坐标轴的话，对网格剖分是件很麻烦的事情，所以一直没能解决这个问题，官方给的建议是，增加一个过渡段，把端口引出去，使其和坐标轴平行，这样问题就可以解决了，你做的是波导结构的话，那就在原来端口处引出一个拐波导在仿真试试看，应该可以解决这个问题



多谢00d44:29bb :29bb
我做的这个馈电用的是同轴馈电。
现在要做的就是把这个同轴馈电的长度延长一些，然后拐到与坐标轴平行的界面上！？
是不是这样也可以满足端口至少需要3个mesh的厚度？
再请问一下，这个mesh的厚度怎么看？



3个网格是指你的端口处必须包含三个网格才可以精确仿真，你可以在加密网格处设置，把它设置大点，然后通过查看网格查看端口处是否包含三个网格即可
