cst仿真螺旋天线出错.

请教：我用cst仿真一个螺旋天线，但是仿真时总是报错，好像是端口有问题，但是我实在是找不出错在哪里？
希望高手能够帮忙看一下模型是什么问题？十分感谢！
附件里是我的模型和错误信息，谢谢！

helix_antenna2008725.rar



这个是错误信息，十分感谢！
。



加长端口，晚上回来看



端口我试着加长了一些，但还是不行，再看看哈，十分感谢前面！



看了你的模型
只要把网格设的密一些就可以了

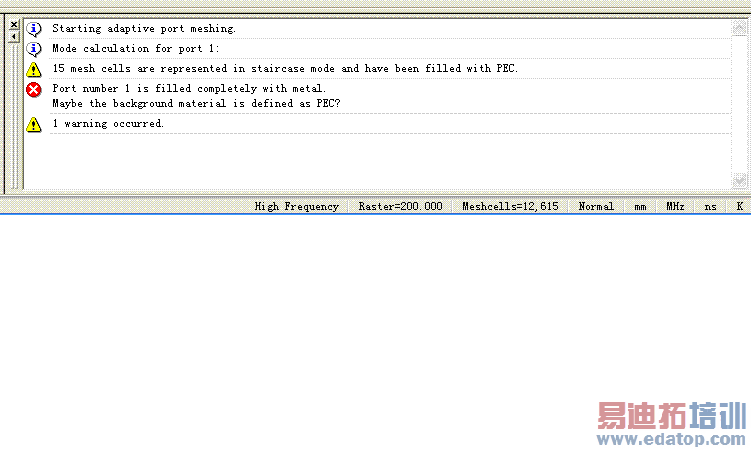

我又修改了一下模型，结果总是出现一个错误（如下附件），然后不管怎么修改都不行，我又把我上传的那个模型重新仿一下，结果还是这个错误，不知道为什么，总是端口出错，并且说好像是背景材料是PEC，但我检查很多遍了，背景材料确实是vuccm，不知道是为什么？希望能得到指点。
十分感谢！



补充一下：模型没变，还是原来的那个



你那个vacuum的模块根本没必要要阿，同轴馈电内外导体之间需要有介质，网格我设的20，20，10



一直忙，忽略了这个问题了

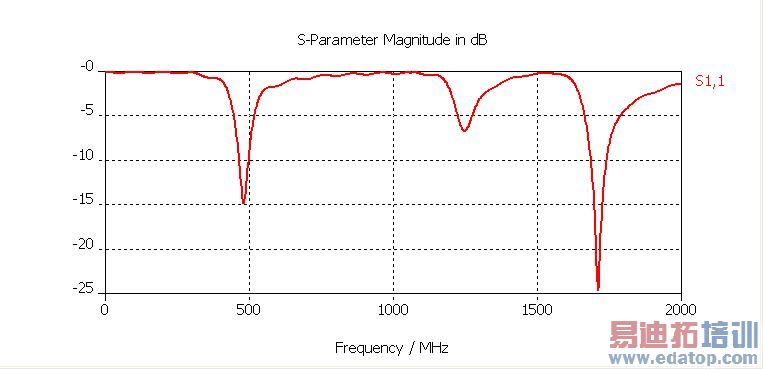

呵呵，没事的，前面一直都很忙啊，我这个模型在100MHz到180MHz范围内的驻波比应该不是那么大的，不知道为什么总是有错，并且算不出预期的结果
前面有空时再帮我看看就好啊，十分感谢！
