解析曲线包络的波导管，CST MWS仿真出现问题
录入：edatop.com 点击：

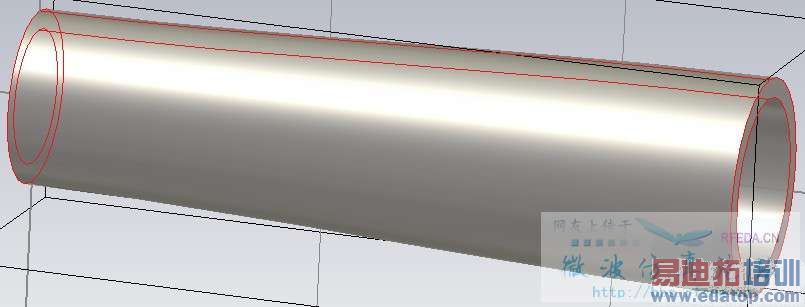

小弟在仿一个不同口径的尺寸转换波导，要从22.5mm转换到29.7mm，这个波导的包络为sin平方函数，如下图所示
结果总是出现"The waveguide port is too short, it must be homogeneous at least 3 mesh planes along the wave propagation". 这个错误
起初我还在尝试加密网格，发现不行。后来改为粗细一致的圆柱体波导仿真时，顺利通过。
由此可见，是函数曲线包络的问题。但不知该如何消除错误，还请有经验的大虾指点。
结果总是出现"The waveguide port is too short, it must be homogeneous at least 3 mesh planes along the wave propagation". 这个错误
起初我还在尝试加密网格，发现不行。后来改为粗细一致的圆柱体波导仿真时，顺利通过。
由此可见，是函数曲线包络的问题。但不知该如何消除错误，还请有经验的大虾指点。

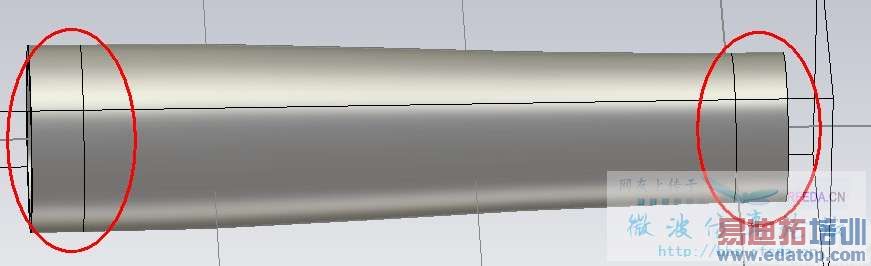

刚刚发现，如果sin平方包络改为斜线包络也是一样的错误提示，郁闷了。
对于渐变结构设置波导端口，本站里有不少帖子讨论过，搜索一下吧。宗旨就是要尽量避免端口处的渐变结构。
谢版主提示，两段端口延伸出来一些后就可以了
请问楼主，延伸的那两部分是什么材料呢？是和圆柱体波导一样的材料吗
