CST MWS中共面波导馈电端口设置

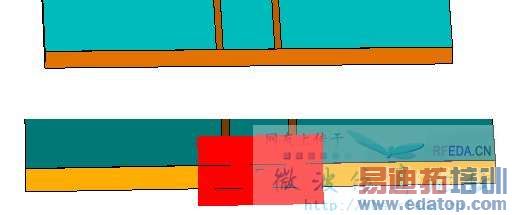

在CST中，对称的共面波导馈电端口设置如下图1和2所示
但是对于不对称的共面波导馈电（如图3所示），本人不知道该怎么设置端口，如果还是如图1和2所示设置端口的话，会提示图4所示的错误，百思不得其解，请各位告知一二，衷心感谢。
本站上虽然有类似问题的帖子，但是都语焉不详，希望在这个帖子中能得到解决，相信有一部分朋友都遇到过类似的问题。



看看这个，就在这个本站找的。应该有所帮助吧。



两个，一个是网格问题，还可能是模型有问题？



网格划分的太粗了,手动把网格划西一点就能解决了吧,根本原因可能是你选的模板可能没对吧,但是手动改下网格应该行吧(提示好象说的是端口至少需要3个以上的网格剖分)



在X:Program FilesCST STUDIO SUITE 2006BDocumentationMicrowave Studio中的
MWS_Getting_Started.pdf有详细说明，看是否有用



好久没来了,今天看到自己的帖子,回答一下自己的问题.出现错误的原因在于网格划分得不够



哦 原来这样 有多个参照方向



你的端口应该再延伸一些，可以在PORT里面设置。选择FULL



很好，希望多交流交流



哎呀，用习惯了hfss ，这个cst还是要重新学习啊。
