CST MWS仿真效率正负的问题

录入:edatop.com     点击:
哪位大侠知道CST算出天线的效率用 db表示的时候,有些时候是正值,有些时候是负值。问题出在什么地方。应该从哪个方面的设置入手才能修改好啊。



如果我没有理解错的话,dB是正值说明效率大于1,意味着仿真不准确。
要么提高transient solver的accuracy,要么增加网格数目。



以前遇到效率大于一的情况,把边界加大会好。我经常看到你局部增加网格。可我在使用离散端口的时候,不太知道该在什么地方增加网格呢。有什么原则吗?2009能局部增加网格吗?



可以局部加密。




这个说白了是经验。
如果不清楚的话,先取消所有的局部网格参数,把全局网格参数设低(比如天线结构设置为"10, 10, 50"),运行energy based adaptive mesh refinement。自适应优化结束之后看一下网格分布就知道哪些地方是需要加密的地方了。
本站置顶帖有关于这个的讨论。



谢谢,局部设置里的这个参数设置具体意思是什么啊(extend X range)?感觉是一个范围值,但这个范围的的起点是什么地方呢。我试了好多次,从网格划分上看不出规律呢。





    效率必须不大于1,1就是0dB,如效率是50%,就是10*log(0.5)=-3dB。所以效率必须是负的dB数。如果你得到的是正dB,则可能是你的网格分得太粗了,所以结果不正确



    帮助文件中关于这个是这么说的:Extend x/y/z range by: Use this setting to extend the maximum step width outside the bounding box of this structure element by the range given.
    版主能否解释一下这句话的意思?为什么要在bounding box外面设置步长?

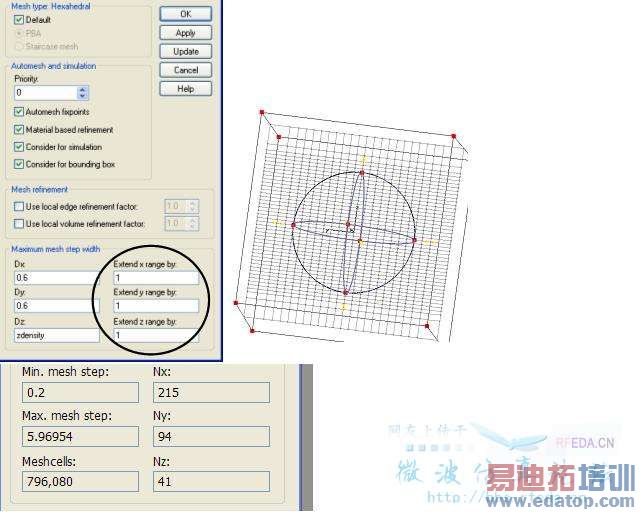

    7楼: 是将Dx这个网格长度值向X方向的两个方向,在选中的物体之外再向外延伸Extend x range by中所填的这个尺寸



    前面的解释是正确的。
    不过我有个有兴趣的问题问7楼:你能给我解释一下什么是bouding box吗?
