CST MWS仿真传输线模型,如何设置端口和激励

录入:edatop.com     点击:

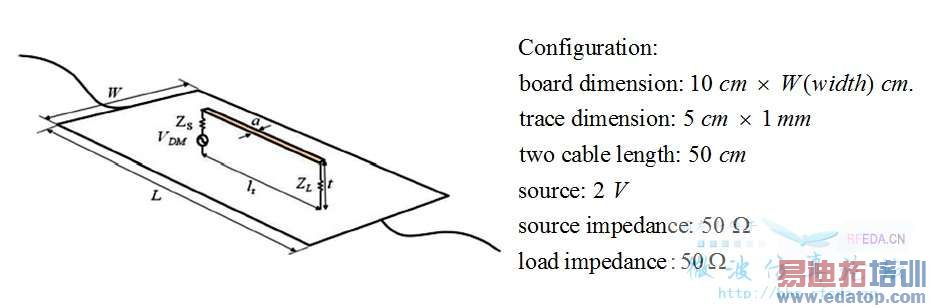

想用CST仿真下面PCB模型在 3 m 远处的电磁辐射。
在CST搭建模型时,如何设置端口和2 V的电源激励呢?
关于端口是用discrete port 还是wave guide port. 个人认为应选用discrete port 里面的 impedance port ,值为50欧姆,这样可以对应PCB模型中的50欧姆的电源阻抗和负载阻抗。 如果是这样,又如何加入2V的电源激励呢, 因为CST里面电源的默认值都是1V啊。
初学,有些混乱不明白,请大侠指教。





模型我没有打开看,只说目前个人的想法。
建议用Discrete Port (Voltage),保证2伏的源电压。如果要用Discrete Port (S-Parameter)或者Waveguide Port,端口单位是功率而不是电压:特性是1[sqrt(Watt)],不是1伏。
CST MWS帮助文件《Reference Value and Normalizing》。



恩,谢谢指教。
在这个端口加入 2V的voltage port后,又该如何加入要模型中50 欧姆的电源负载呢?



图片里的负载是电路示意图,个人认为在MWS里不需要考虑。
