CST网格划分尝试了很多方法,都不行

录入:edatop.com     点击:

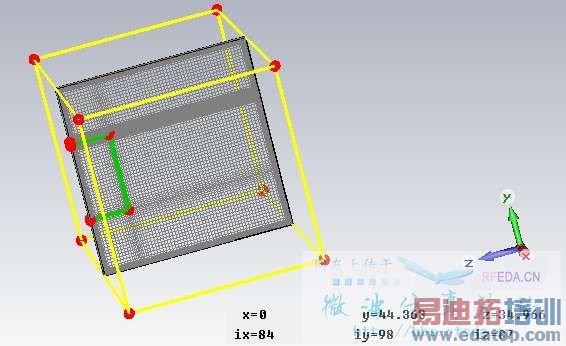

求助:请大家帮我看一下我的网格划分吧 尝试了很多方法,都不行。模型已经上传

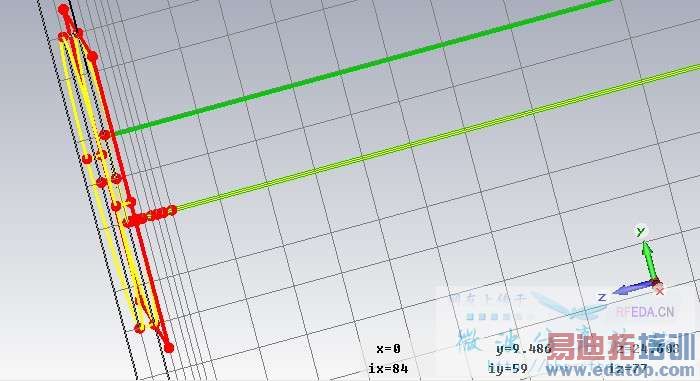

问题出在端口网格划分那,不知道怎么改正。。






连问题是什么都懒得说一下吗?





你这个模型一个长方体(铜)+两个镶嵌在长方体中的铜片,然后在其中一个铜片上加波端口 ,恕我才疏学浅没看懂楼主想干嘛?



模型描述:矩形谐振腔内加一个波导作为激励,solid1相当于现实中的信号发生器,plane是自己画的一个平面,用来添加waveguide port的,与solid1连接的小圆柱是与矩形腔体相减后得到的小孔,此处对应着背景材料,目的是测内部场强。先谢谢大家的帮忙啦。




用Frequency domain solver 也不行。



长方体是一个内部是空气的铜质谐振空腔体,,一个铜质的金属环solid1 外接信号发生器给外部的长方体提供激励,外部链接电路省略啦,目的是测内部场强

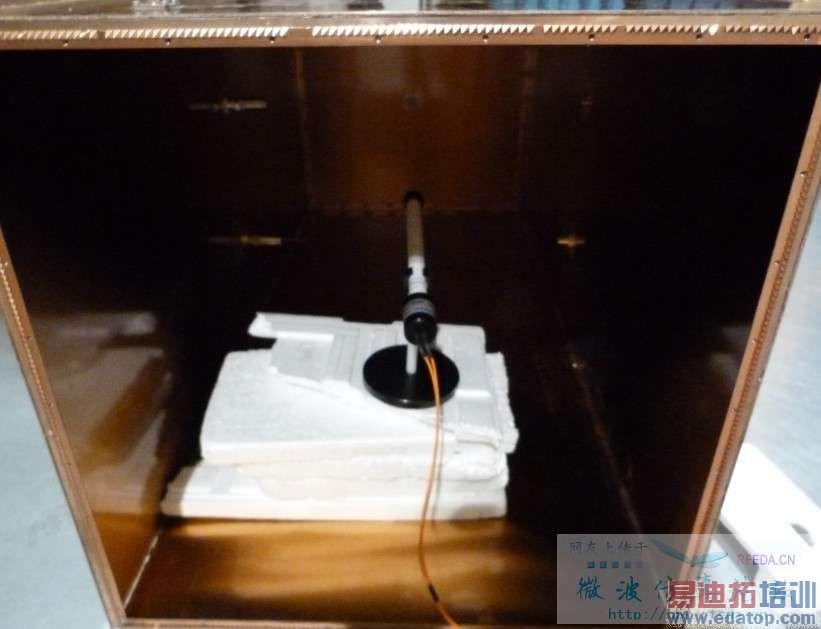

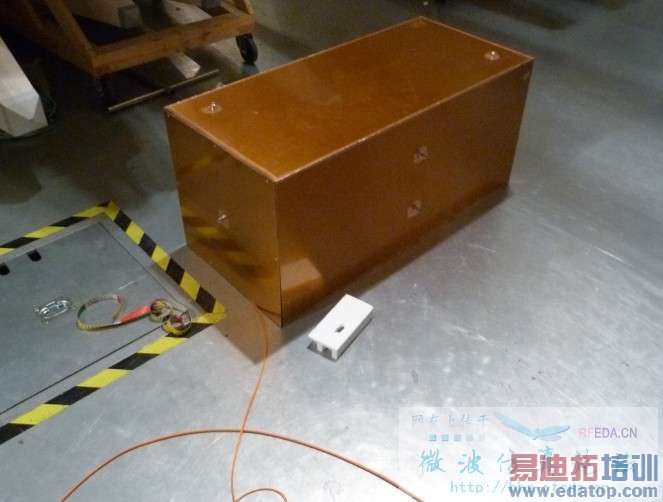

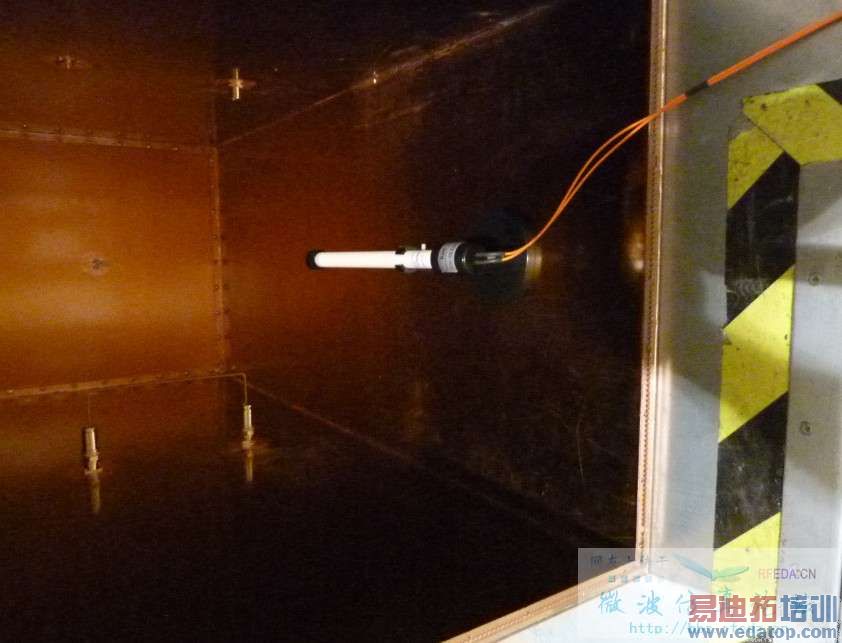

这是做实验的照片。。









刚开始用CST几个周,请大家给点建议吧。。



新手求助中。。。



楼主真正的问题是inhomogeneouse in 3 mesh cells。
我没处理过厚度为零的金属结构,没有建议。
