CST MWS里面怎么得到S参数的幅度和相位图形？

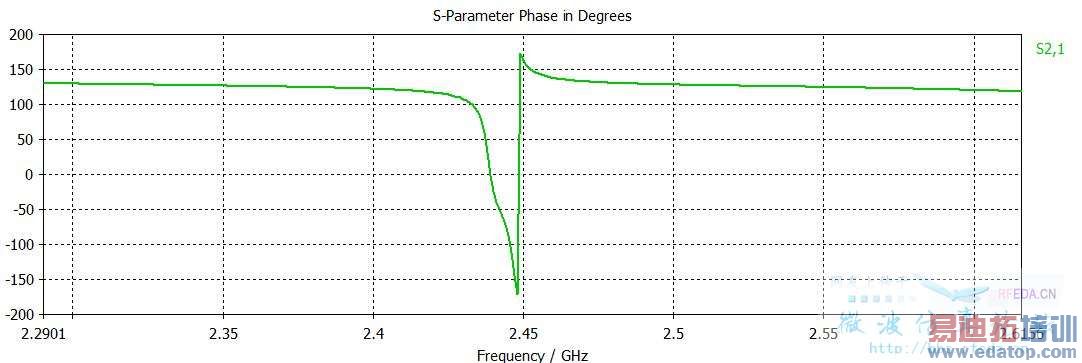

本人是新人，现在用mws做出了一个谐振器的耦合模型，出来的S参数和相位图是分开得到的：

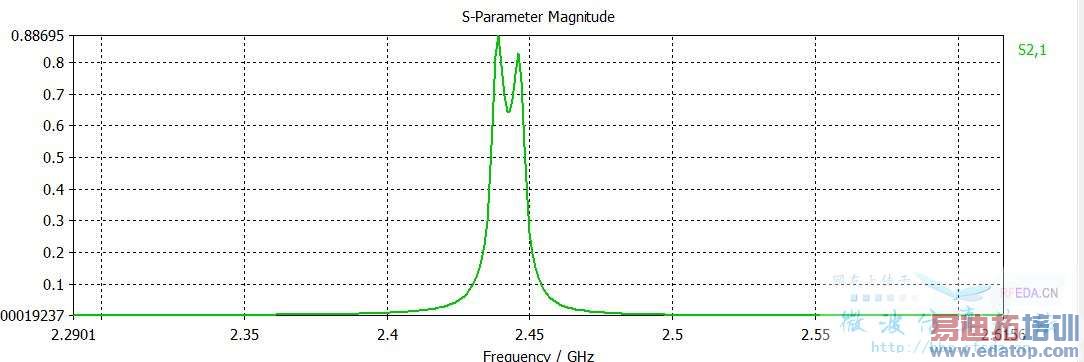

S参数：






不知道能不能将这二者结合得到一个与相位相关的s参数并输出图形呢？



S参数分成幅度、相位意义多么明确，不知道楼主为什么非得乘起来呢？有什么特殊的意义吗？
通过CST自带的Template based postprocessing完全可以实现，但楼主最好确定这么求出来的结果是有意义的。



同前面，幅值和相位相乘的意义是什么？



如果非要相乘的话，把数据导出来在matlab相乘再画出来，同问相乘后的意义？



CST用的不多哈，就想到这个方法。



我估计楼主是想导出S参数，然后拿到别的仿真软件里进行系统仿真



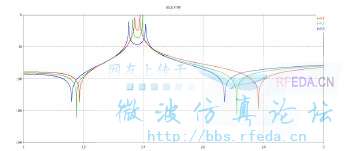

谢谢这位师兄，其实我也觉得用处不太大，其实我是在做一个毕设，做谐振器带通滤波，两个环状滤波器的耦合，做到一半导师给了个图让对比着做，

三条颜色的曲线分别是参考两个耦合谐振器之间gap的距离的三个参数，距离越小耦合程度越大，两个尖峰的距离越远，

但我看这图中的两侧有两个反相的波峰，有点没弄明白它这是怎么回事，想象除了和相位有关也确实想不到其他的来源了，请教一下这是由于考虑了相位得出的结果么？



带通滤波器我没做过，但是从你的描述来看其实应该是一个2端口网络：
1.可以写出二端口的散射矩阵S，然后根据网络互易、无耗、全匹配等特性来确定相应的参数，通过仿真看设计的网络是否满足设计要求；
2.如果没有前面互易、无耗、全匹配等要求，并且从你描述的指标来看并没有对带通滤波器相位的要求的话，只需要看S21及S12参数即可（互易网络这两个参数应该一致），带通滤波器就是在一定频带内S21接近0dB，不要太小就行了，一般也应该有相应的指标的；
3.这方面的知识你可以多向导师或者导师带的研究生请教。
