CST Cable Studio中屏蔽层的问题
录入：edatop.com 点击：
我要建立一根双绞线传输线，里边为一对双绞线，外边有一个屏蔽层，但是我找不到cable studio中加屏蔽层的方法，请高手指教。

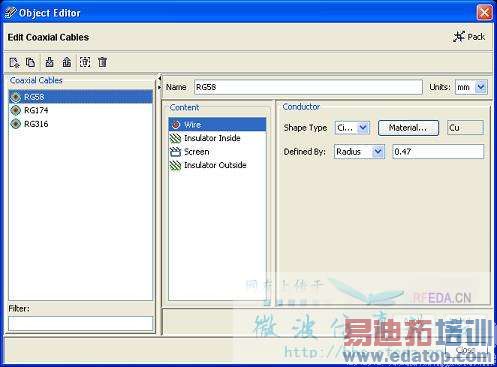

同轴线有屏蔽层的设置：

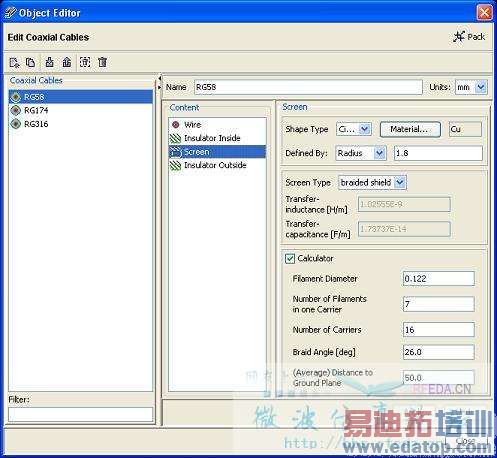

那个screen就是屏蔽层的设置：
我知道同轴电缆的可以设置各种屏蔽层，但是双绞线模型里我实在是找不到关于屏蔽层的设置，我只找到了对绝缘体的设置
学习中，最近我也在学线缆工作室，多多讨论呀
建立Cable Group，是可以自己建立想建立的任何电缆形式的。
默认的双绞线是不能改出来屏蔽层的，你得新建一个或者把这个默认的双绞线复制到Cable Group里面再去修改。
前面说的对，新建一个cable group，就在线缆库的最后一个，然后在里边添加一个双绞线线缆，就可以设置screen了
正在学习中，多多讨论
学习。
