CST微带线的ground接地边界是用Et=0还是Ht=0

录入:edatop.com     点击:
CST微带线的ground接地边界是用Et=0还是Ht=0??



这个和hfss不一样的,这些不用定义,你的模版里是设置了该项的,除非你没选择模伴



谢谢指导。那也就是模板选了后就不用在改边条了? 我现在准备要一接地的微带线,地线在介质下,应该用哪一模板?谢谢,我是初学者望多多关照。



CST 里面的边界接地的话 如果你是用Et=0 (也就是 在这个垂直的方向上电场强度是0)那么你的方向图就是从你的地那里分开 向你的贴片辐射 如果你是用Ht=0(也就是在这个垂直的方向上磁通量是0)我的理解



这个问题问的好是基础问题 希望多多问问题 对自己对大家都受益希望把我们这CST交流板块搞活来(*^__^*) 嘻嘻……



略微明白了。 很深奥啊……呵呵。 可是 "方向图就是从地那里分开 "是什么意思?

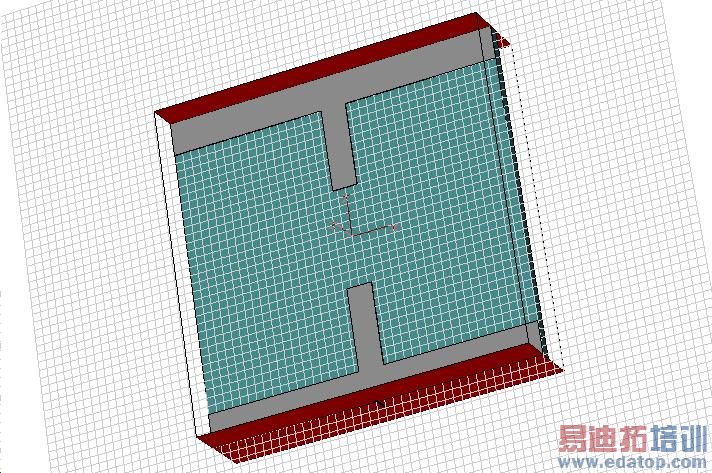

我的模型是这样的:微带结构,三层,贴边是带缝隙的两块铜片,中间是陶瓷的介质,底下是铜层,准备让底层接地,如下图,欲设边界,请指导。急用! 谢谢版主。




你可以设定几次来试试仿真看看 一个全部设定 Open Space 一个这样设定
刚刚出去办点事 、有点忙 对不住了 道歉




这样的结构可以直接设置open add space就可以了,全部设置该项
zmin设置电臂的情况是你的最底下的一层是铜才可以,
et=0相当于金属层或反射板



我也不是很清楚???????????????????



我也不是很清楚???????????????????

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
