40G喇叭的仿真错误

录入:edatop.com     点击:
急急急急急

horn.rar



你的喇叭有考虑尺寸的设计嘛?还是只是先随便建立的模型,是单模喇叭?关于喇叭的设计,我接触的不多,只能帮你看看你模型哪里出了问题,具体的问题可以在讨论,我现在正在仿真看下,不过,根据你的模型可以看出,现在端口是TM模传播

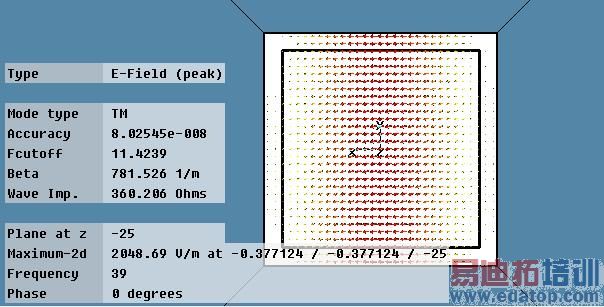

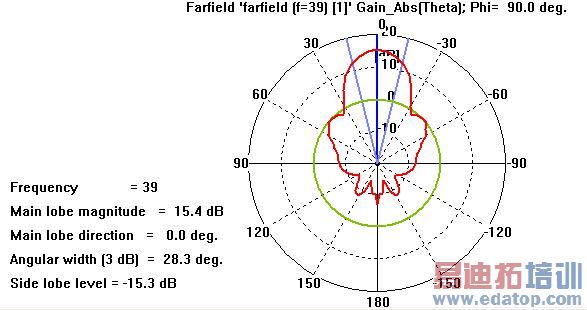

结果图

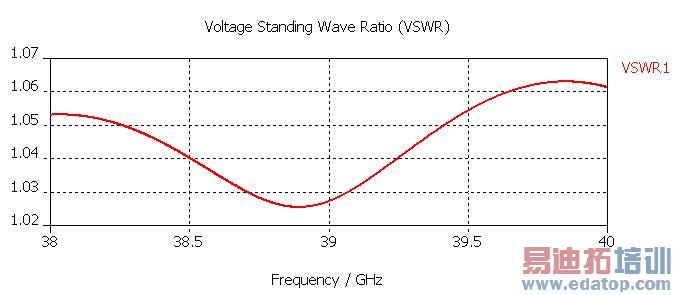

结果图

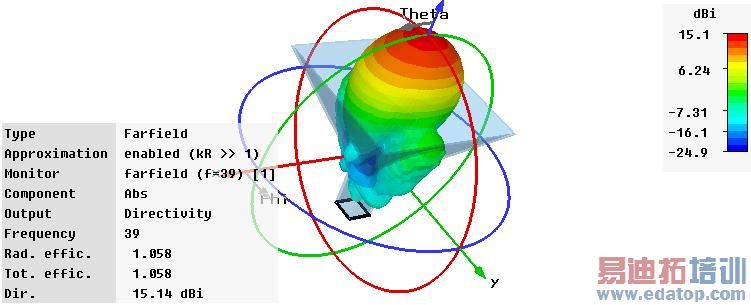

结果图

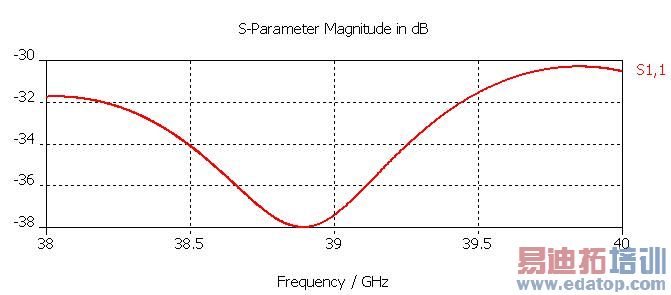

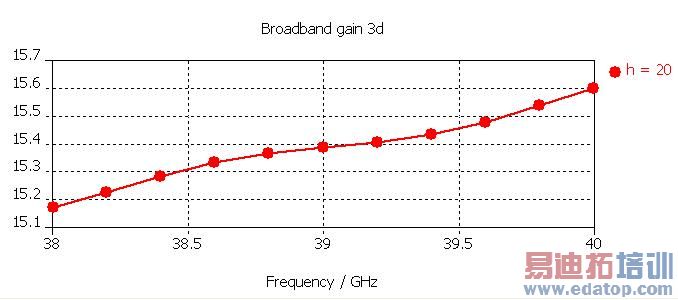

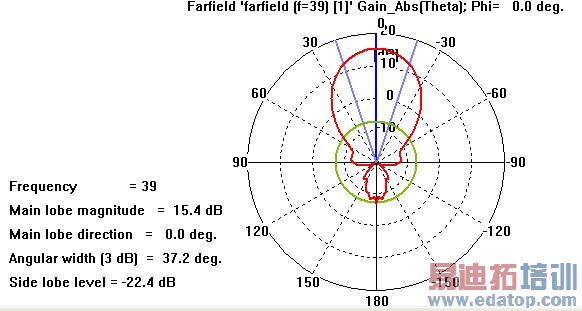

结果图














端口非单模传输,我只是稍微修改了下,具体的设计,在讨论,欢迎大家指正

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
