CST中由解析曲线得到旋转体的方法.

录入:edatop.com     点击:
我不知道历史在哪里选择,还有就是捕捉在哪里找到



任务栏里有个history图标,你一个个找找就能看到



我找到了不能解决问题啊



这个不是很简单吗

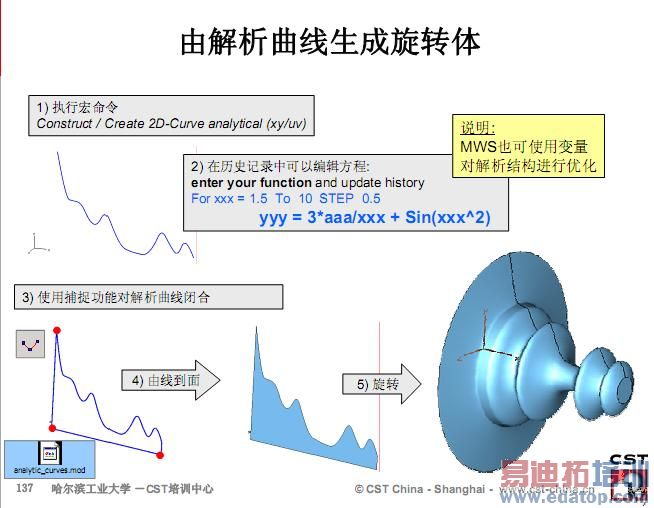

按着图片上的指示来不就可以了



这个的第三部不会操作啊



我主要是第三步和第四步不会做啊



3.选中这个曲线的两个端点,记录下坐标,然后点击图片上的那个键, 根据要求增加一点坐标,最后行成一个闭和的曲线
4.点击 cover planar curve选择材料。-》行成面 ;选中面 点击rotate,选择你要旋转的方向,比如沿x轴 ;再点击rotate选择360度就可以成型



关键是图片上的那个键我没有找到啊



点击curves 就可以看到了



.点击 cover planar curve选择材料。-》行成面 ;选中面 点击rotate,选择你要旋转的方向,比如沿x轴 ;再点击rotate选择360度就可以成型
怎么这一步不行啊
