CST MWS仿真的結果和hfss完全不同
录入:edatop.com 点击:
最近小弟在自主練習,
畫了一些泛用的天線
這隻天線,在hfss,出來結果是在2.5GHz,也有不錯的gain
但在cst中,結果卻是完全沒有s11,請各位高手幫看下是哪裡設定有問題
感謝
把Waveguide Port更改为Multipin Waveguide Port:
手动设定中间的strip是“被激励”的金属,计算得到的端口模式如下:
端口模式是我们期望的,line impedance45欧姆左右,网格或者馈线尺寸还有可调整的空间。计算得到的S11如下:
Phi面的定向性:
收兵回营
畫了一些泛用的天線
這隻天線,在hfss,出來結果是在2.5GHz,也有不錯的gain
但在cst中,結果卻是完全沒有s11,請各位高手幫看下是哪裡設定有問題
感謝
hfss的特点是精度高,速度慢。cst的特点是速度很快,而精度稍微低点。如果偏差很小,是可以接受的。如果偏差很大,可能是你操作的问题吧。我觉得应该是这样的。
RAR啊RAR……
請問rar怎麼了嗎@@?
这种情况应该不会吧。
所以我才在想是不是結構有畫錯
這是loop antenna
hfss跑出來確實有的
晚點在丟上hfss檔案
另存成zip啦~

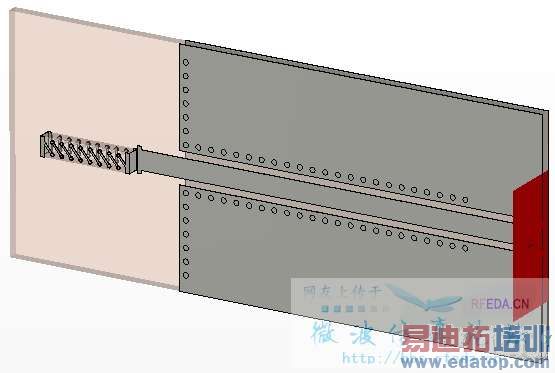

楼主的模型是一个天线:
Feed line采用的是Grounded CPW方式,波导端口,其它仿真参数正常。依个人习惯,把频率调整为0-4 GHz,仿真得到的S11如下:

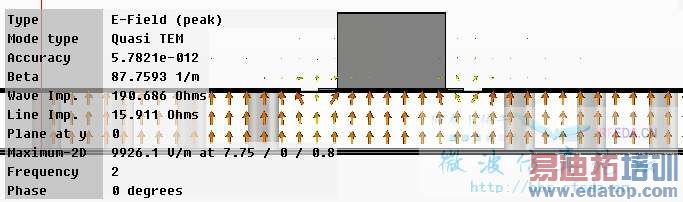

S11确实很糟,查看端口模式:
很明显,端口工作模式不正常,不是我们期望的Grounded CPW的工作模式,line impedance才16欧姆。原因应该是波导端口覆盖了太多金属结构,端口没有“正确地”判定工作模式。

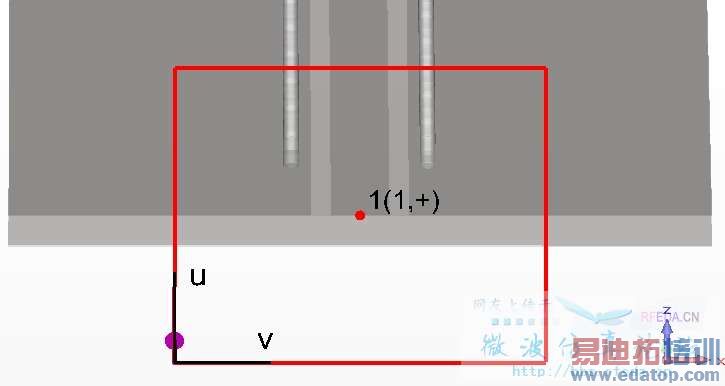

把Waveguide Port更改为Multipin Waveguide Port:

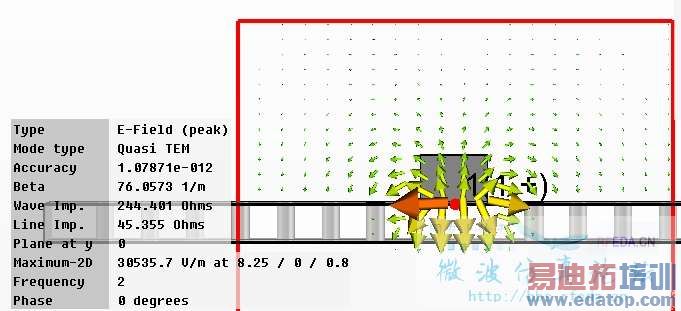

手动设定中间的strip是“被激励”的金属,计算得到的端口模式如下:
端口模式是我们期望的,line impedance45欧姆左右,网格或者馈线尺寸还有可调整的空间。计算得到的S11如下:

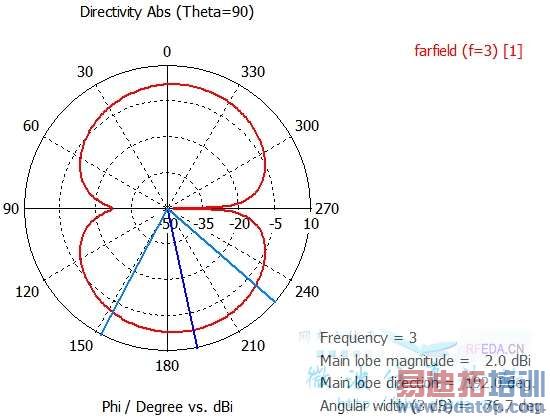

Phi面的定向性:
收兵回营
感謝高手指教
可以請問如何手動設定被中間傳輸線為被激勵的金屬
cst的教程比hfss少很多
看英文的tutor,也不知道該用何關鍵字搜尋
"""手動設定被激勵的金屬"""" 功能
感謝您
CST MWS帮助文件《Multipin Waveguide Port》。
