CST MWS對場圖與S參數有些困惑
录入:edatop.com 点击:
小弟用field monitor的設定看仿真後的波導場圖
發現在能量場幾乎集中在波導前端的情形下 S21參數卻沒有那麼小
S21參數是代表光波穿透的能量比? 為何能量場圖看似幾乎沒出現在波導後端
仍然有不小的S21呢? 困惑好久 盼有好心人解惑 感謝!
發現在能量場幾乎集中在波導前端的情形下 S21參數卻沒有那麼小
S21參數是代表光波穿透的能量比? 為何能量場圖看似幾乎沒出現在波導後端
仍然有不小的S21呢? 困惑好久 盼有好心人解惑 感謝!
能配图解释一下吗?模型是什么样的?能量场是什么样的?S21是什么样的?
你认为“正确”的能量场和S21应该是什么样的?

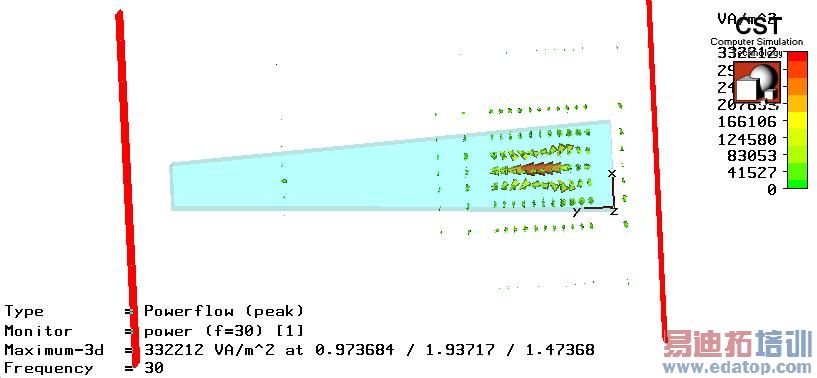

在前段頻率的場圖

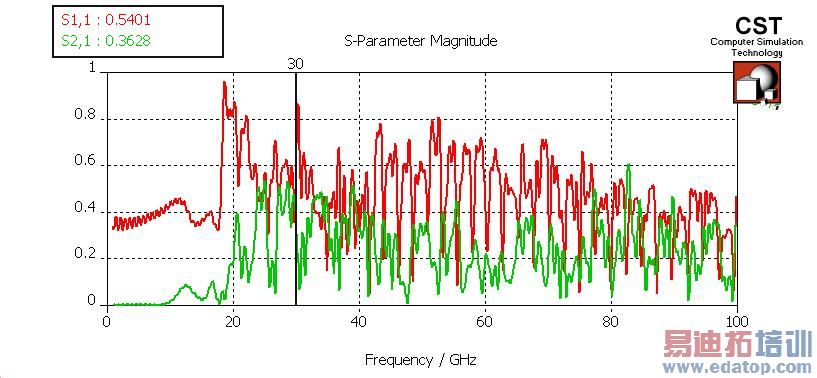

對應之S11 S21左上角有S11 S21值

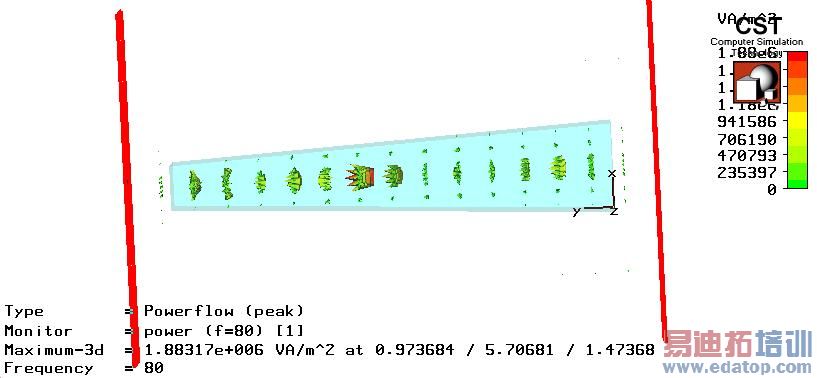

後段高頻的場圖
明顯看到高頻的場圖能分布在整段波導中低頻只集中在前段
但是兩者S21 的值卻差不多 我認為S21的趨勢應該由低慢慢分布到高
但是仿真結果低頻處的S21與高頻處的並無明顯差異
對應之S11 S21左上角有S11 S21值
後段高頻的場圖
