CST MWS双脊喇叭天线的同轴脊波导转换问题

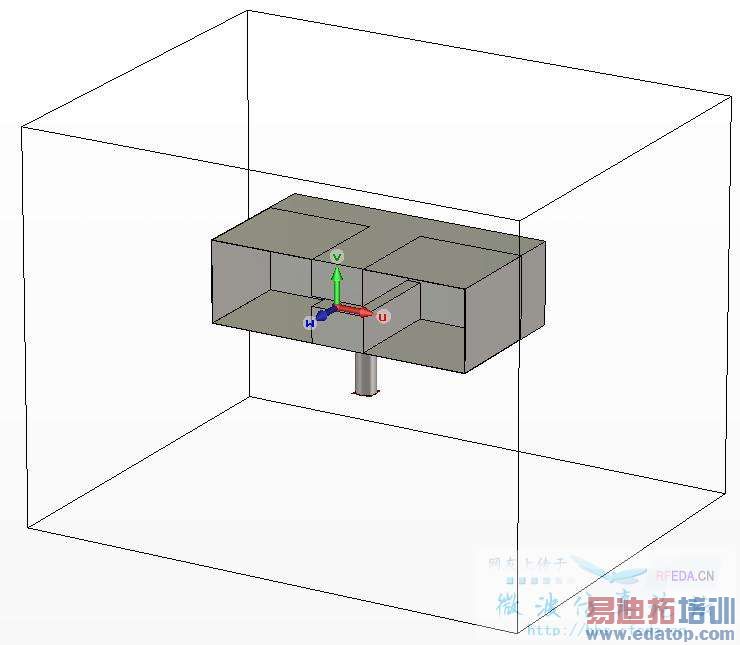

大家好，我在模拟附件论文中的喇叭天线时碰到一点问题，在附件图5中是波导脊波导转换的图，结果在图6中显示，通过图6中可以发现VSWR小于1.5 在8到18GHz.
但是我模拟的时候，同样的尺寸，VSWR都是大于4的。
请各位高手帮我看看，谢谢了。





RAR……，帮不了你……



不好意思 版主，我把他转成了ZIP格式，谢谢了



现在机器有其它的仿真，等闲了再看你的。
能先解释一下为什么用Open Add Space边界吗？



谢谢了，我觉得这个可能是个有限大的结构。



不好意思，我觉得OPEN ADD SPACE， 可能是加了一些额外的空间用于计算远场的。不知道想的对不对



参数（网格等等）没有太多调整的空间，运行网格优化：

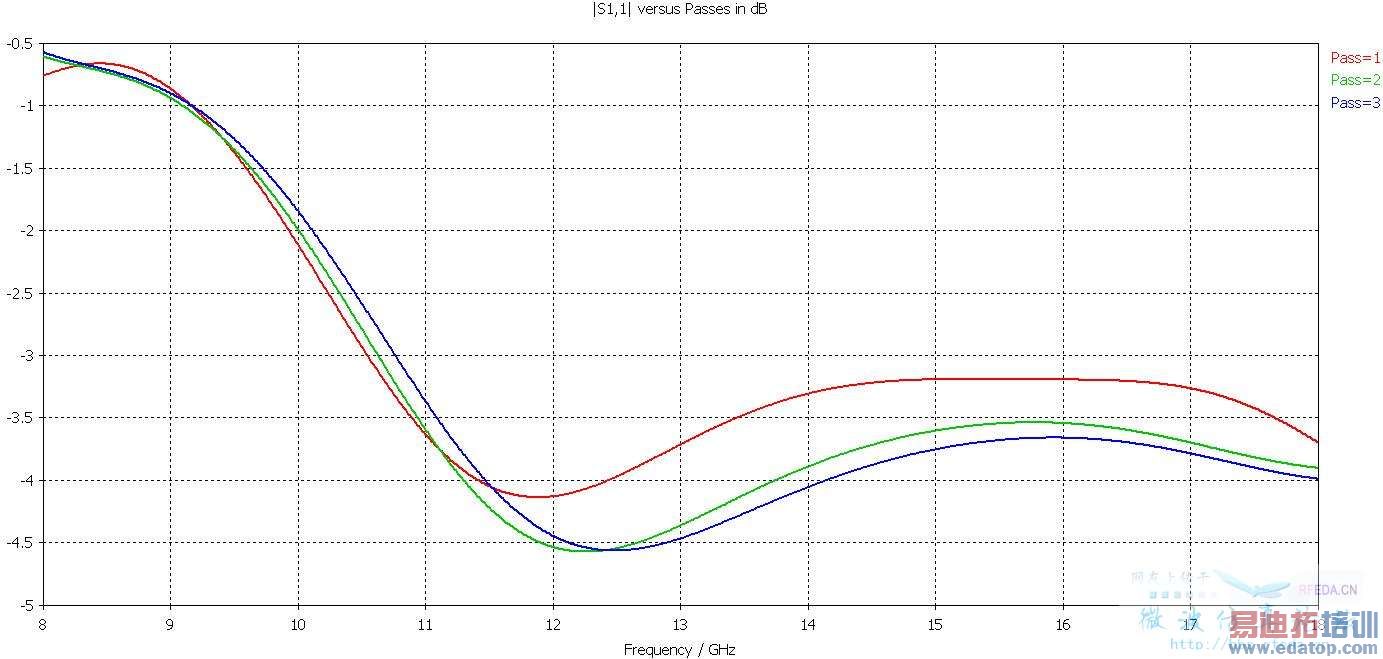

S11：

VSWR：

所以楼主需要确定你的模型和文献中的模型是“一模一样”的。



好的，谢谢了，我在看看



如果你只做了 波导-脊波导转换 这一部分的仿真，结果不对是正常的
因为实际的天线的VSWR较小是因为能量辐射出去，只做一个transition的话，能量辐射不出去，只能反射了
文章中说到的transition结果较好，会不会是因为那只是“一个”transition的图呢，而实际建模过程中，可能是“一对，两个”transitions 来进行仿真的，也就是，同轴-双击波导-另一个对接的双击波导-另一个同轴端口



谢谢你的回复，我那个一对两个TRANSITIONS没看懂，那个“同轴-双击波导-另一个对接的双击波导-另一个同轴端口 ”是什么意思呢，能不能说下，谢谢了
