The discrete edge port is inside perfect conducting material ?
录入:edatop.com 点击:
请问:The discrete edge port is inside perfect conducting material, please check the element position 离散端口怎么设置啊
问题描述:2个互不接触的线圈, 求初级和次级线圈之间的互感,已知初级线圈通过10A的电流,
离散端口不行的话 用waveguide port 可行吗?
问题描述:2个互不接触的线圈, 求初级和次级线圈之间的互感,已知初级线圈通过10A的电流,
离散端口不行的话 用waveguide port 可行吗?
背景材料是什么?
端口处的网格是什么样的?

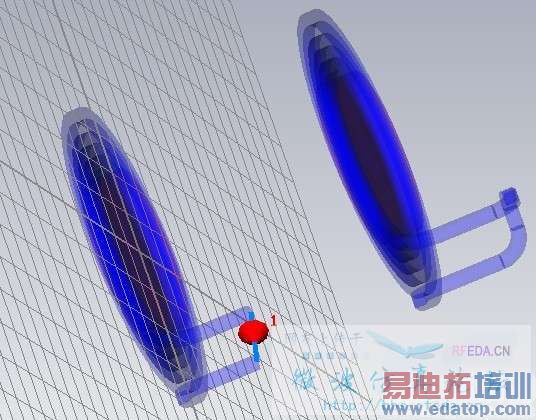

背景材料开始默认是PEC 被我改成Normal啦 网格生成如下图。
我看不到端口……
如果你描述不清楚的话就请上传模型。
应该用EMS工作室。
模型已经上传,请高手帮我看看吧
楼主你的模型是用CST 2011建的么?如果是,请把压缩包换成zip格式。
是2011的,模型请看刚上传的压缩件,先谢谢啦。。。
你的模型用的是Waveguide Port,所以你现在的问题是什么?
错误显示:The current settings will lead to an extremely long simulation time. 1.checking the frequency range 2.reducing the simulation duration, 3. checking the mesh to avoid very small mesh steps. 用2种端口都出现同样的问题,频率100KHz 是一定的, meshing用的是adaptive meshing, 所以不知道错误出在哪。。。
