CST MS工作室Mesh剖分错误

在用CST MS工作室做一个圆柱体在lightning下的仿真时，出现网格剖分错误，主要是Medium mesh_layers is greater than 1000, door(我模型中的一个部分)，Error number 604，。，
Dielectric and thin film structures are used to define regions of the work space through which electromagnetic fields can pass，and which contain non free space characteristics. They can be solid regions, containing at least on cell, or thin walls, modeled at the interface between two slices of cells, and containing at least one cell face. The number of mesh layers used to model a thin wall must be less than 1000.这个问题怎么解决？求高手帮忙

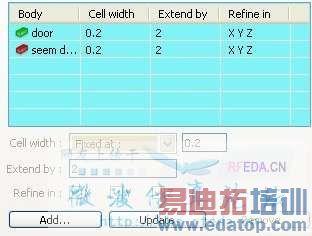

这块怎么定义网格呢？



唉。这个问题我也经常遇到，改改网格设置参数试试吧，不经意间也许就好了。



那网格设置有没有一个标准呢？对这个不是很明白



这个问题搞了半天了，还是没能解决，请问遇到这个问题，是怎么解决的？急



有一个标准，就是结果收敛为准。
MS的网格，变态的很。你就把原来比如10/10的网格，改成11/11试试，有可能就过了。



请问在哪里看结果有没有收敛呢？再问一下，MWS好像跟MS有些功能是相似的，只是MS采用一些精简模型，可以减少网格数量，我自己感觉MS里面算的模型在MWS里面也可以来算，不知道说的对不对？



确实，大部分MS里能算的模型在MWS里也可以算，但不绝对。
当然不一样的地方其实还是蛮多的。
1、算法，MS是TLM；MWS是FIT。但是都是时域算法，可以通过一次仿真得到宽频带的响应。
2、网格，MS有网格简并技术，能够很好的在不需要细分网格的地方自动采用较大的网格，提高仿真效率；MWS采用的是自己的一套网格剖分算法，有PBA和TST技术，具体可以到Help文档搜索PBA和TST。
3、激励，MS默认采用的delta冲击激励，这样得到的激励源频谱在计算频带宽度内，是个固定值；MWS采用的高斯脉冲激励。
4、你说的精简模型。
但是也正是因为“相似”的存在，给人感觉“重复”，目前2011版的CST已经将TLM集成到MWS中了，且在CST 2011正版光盘的里面，已经木有MS工作室的图标和位置了。
