大家来看看这样的端口有什么区别.

录入:edatop.com     点击:
有下面两个端口,一个端口设置是在地板上面,另一个超出了地板一部分,我不知道两者区别的原因是什么?第二种仿真时会有警告,说PEC包含进去了,而且两种情况仿真差别也大,请问大家,两者的区别的原因是什么?谢谢了

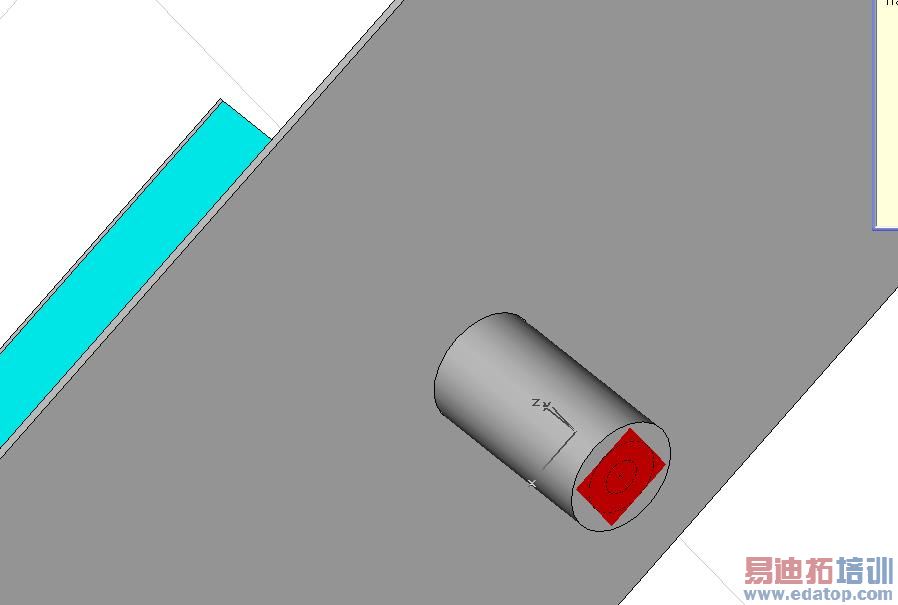

端口设置是在地板上面



端口大小的设置只是为了保证激励端口处的所需场的充分性,如果有pec嵌入到波导端口内,当然就会报错



老大,那就是说端口设置是在地板上面的图是正确的吗?



应该如此,但不完全如此,这个还和你的结构、边界有关系



我觉得有很大区别的就像同轴馈电一样要使的端口那里有边接地 有边直接馈入到辐射层或者微带线上
