我遇到新的问题了 不知道怎么解决 谁来看一下子.

录入:edatop.com     点击:
为什么一直不给我端口仿真不知道怎么回事 出现这些 有谁知道怎么解决这方法的 高人指点指点 谢谢了:18de





端口模式的电流积分路径设置不正确,请在端口区域采用TST求解
TST为金属薄片技术
发模型看看吧




是你的积分路径不正确,试图采用TST技术,参照2楼回答



我发上来给你们看下 帮我解决下谢谢 :30bb

2u12.rar




遇到问题先看看帮助文档,如果自己可以解决最好,否则在请教,这是比较好的学习方式



恩 好的 谢谢啦 我遇到的这问题好怪 原来那个尺寸我建的一摸一样 可以仿真这个重新建了 就出现这个问题应该是设置问题】但是我的设置都是改的和上次的以模以样




看了你的模型,你的模板都选错了,导致边界条件是错误的
你的边界条件,zmin是电臂,这肯定是错了哈,你选择antenna(in free space)这个模板,或则你把边界全部改成open(add space)试试看




哦好的 我试试看 非常谢谢

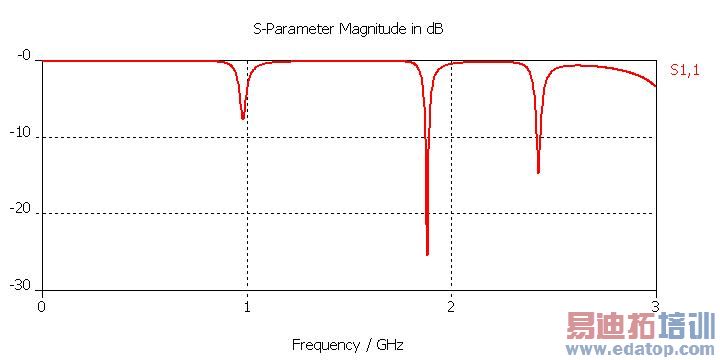

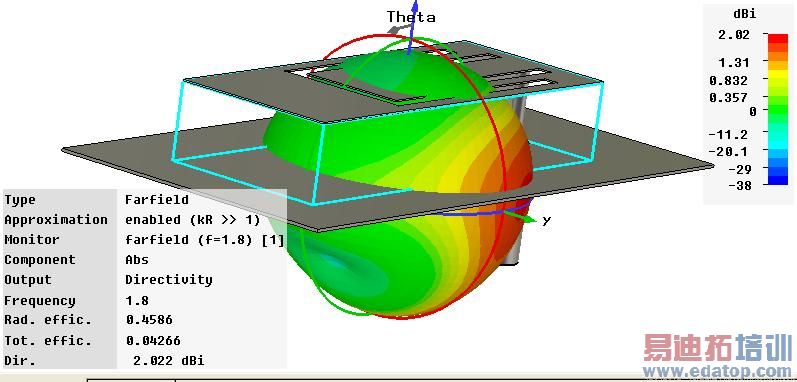

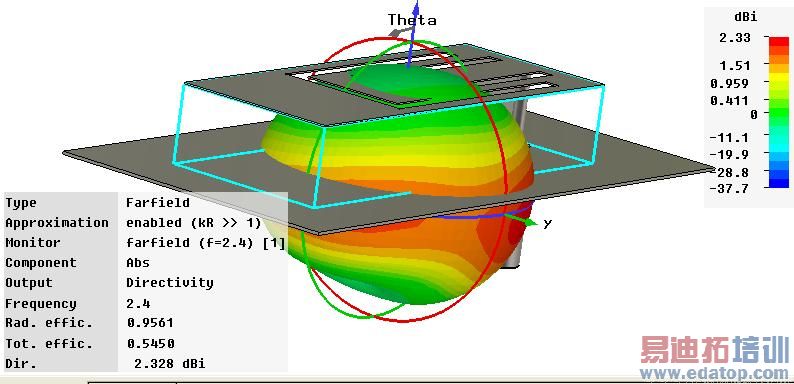

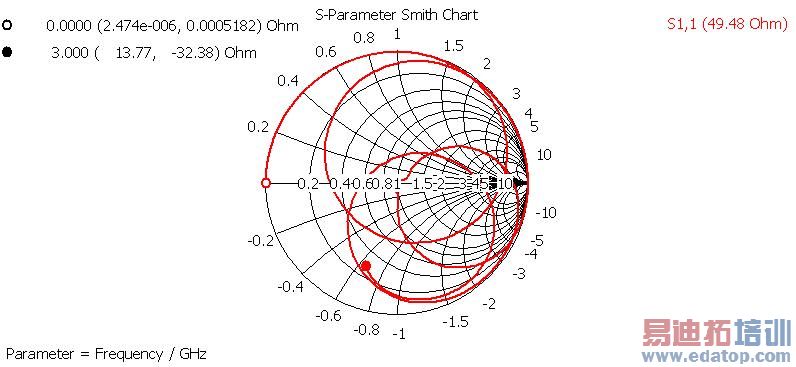

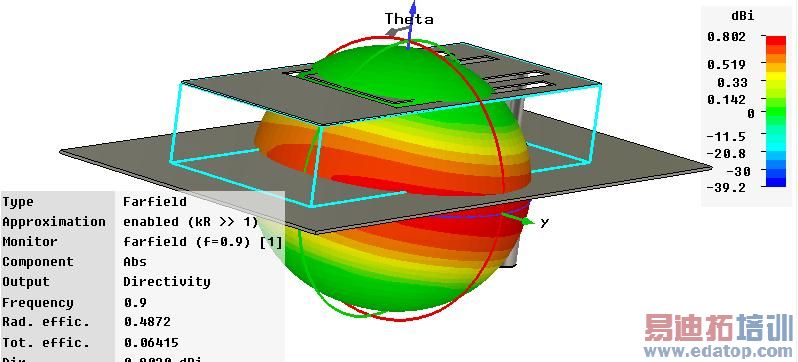

:16bb更多图片小图大图





组图打开中,请稍候......



:16bb

2u12.cst
