CST MWS仿真对称振子天线方向图问题

录入:edatop.com     点击:

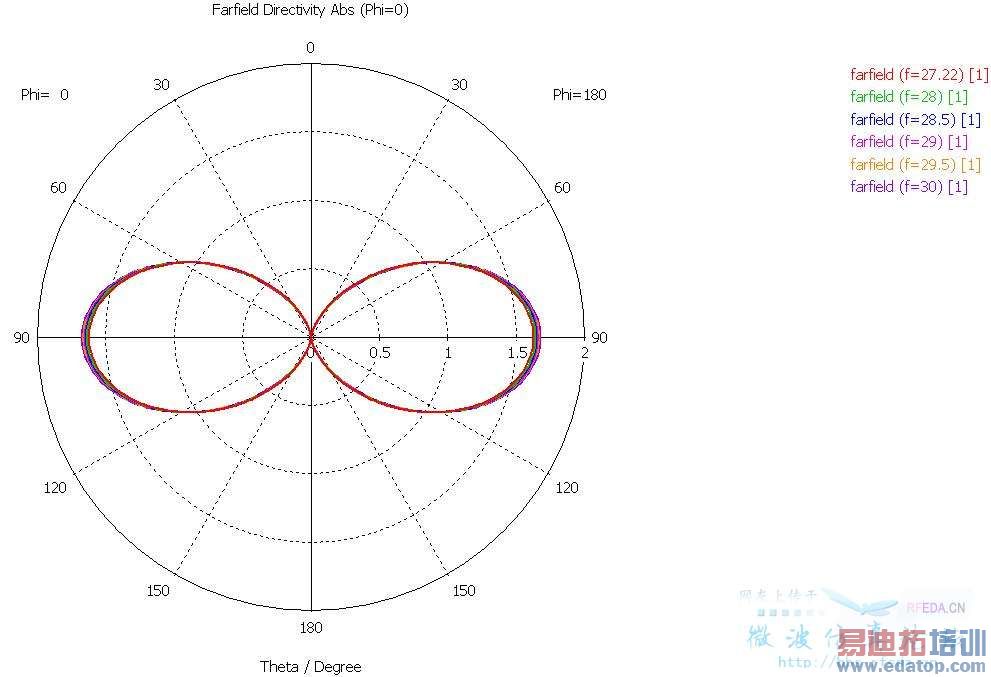

仿真CST例子single dipole的方向图,设置了f=27.22、28、28.5、29、29.5、30GHz的远场监视器,奇怪的是这些频率上方向图基本相同,如图1
但理论上对称振子天线臂长一定时,其方向图应随频率变化,如图2
有点不理解,请赐教!






楼主理论联系实际的工夫还得再练练。这个天线的长度是5毫米,假设L=wavelength并换算成频率的话就是60 GHz,那么你设置的27.22,28,28.5,29,29.5,30的远场监视器对应观察的就是:0.4537*波长,0.47*波长,0.475*波长,0.483*波长,0.5*波长。平均不到0.2倍波长的变化只能观察到很小的差别:

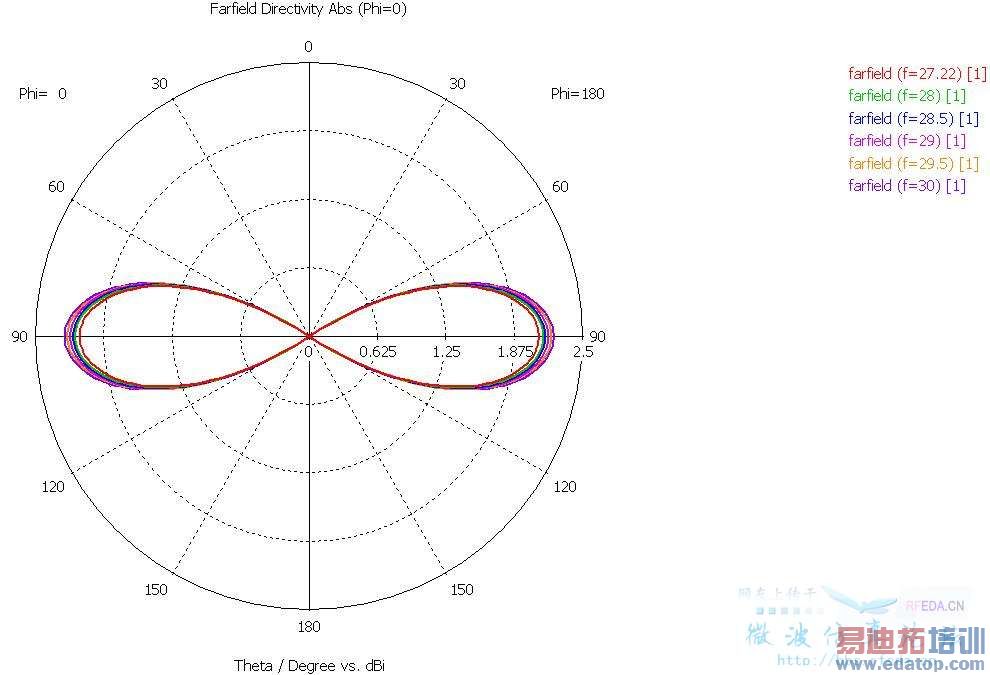

假设仍然要按照对数值来显示,那就不要把最小值设置为-200 dB,换成0 dB:



好,假设楼主想观察的是图2的那些图,那么你需要设置的远场监视器的频率应该是:30 GHz,60 GHz,75 GHz和90 GHz。
30 GHz:

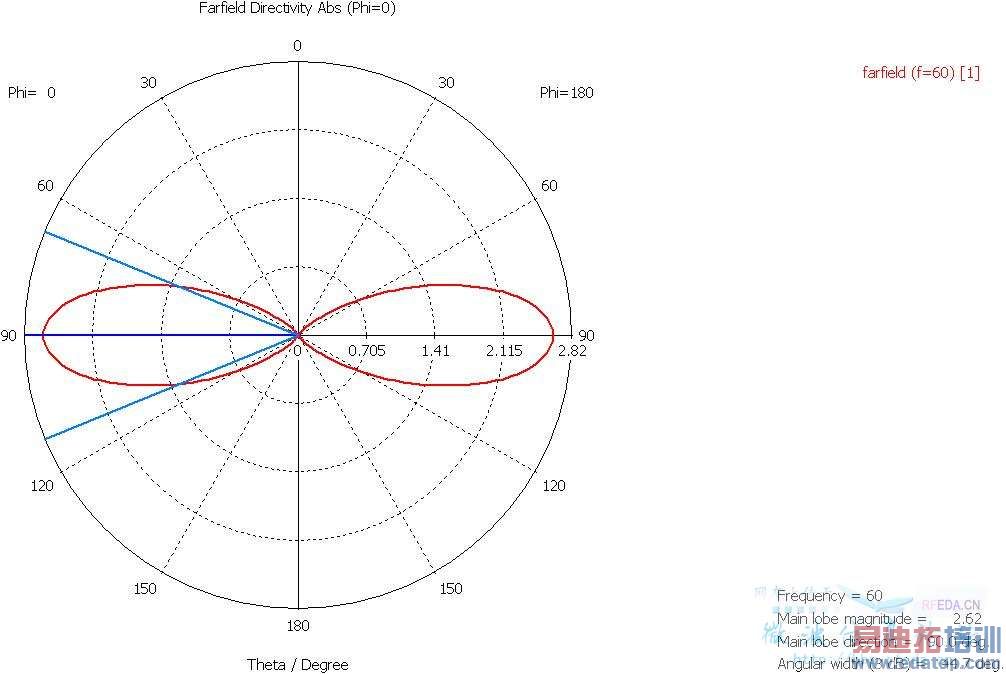

60 GHz:

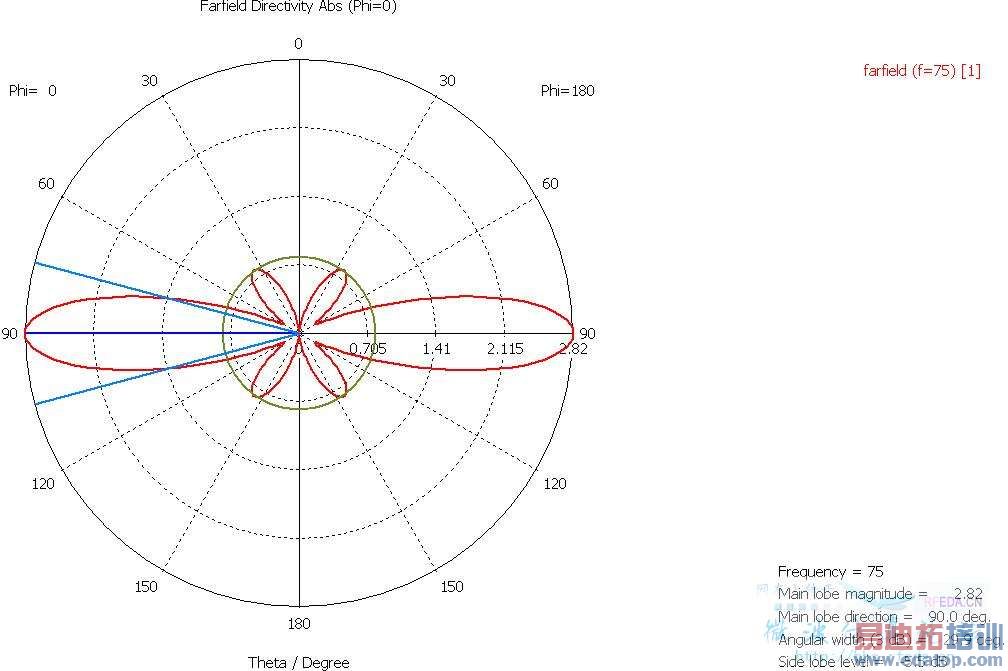

75 GHz:

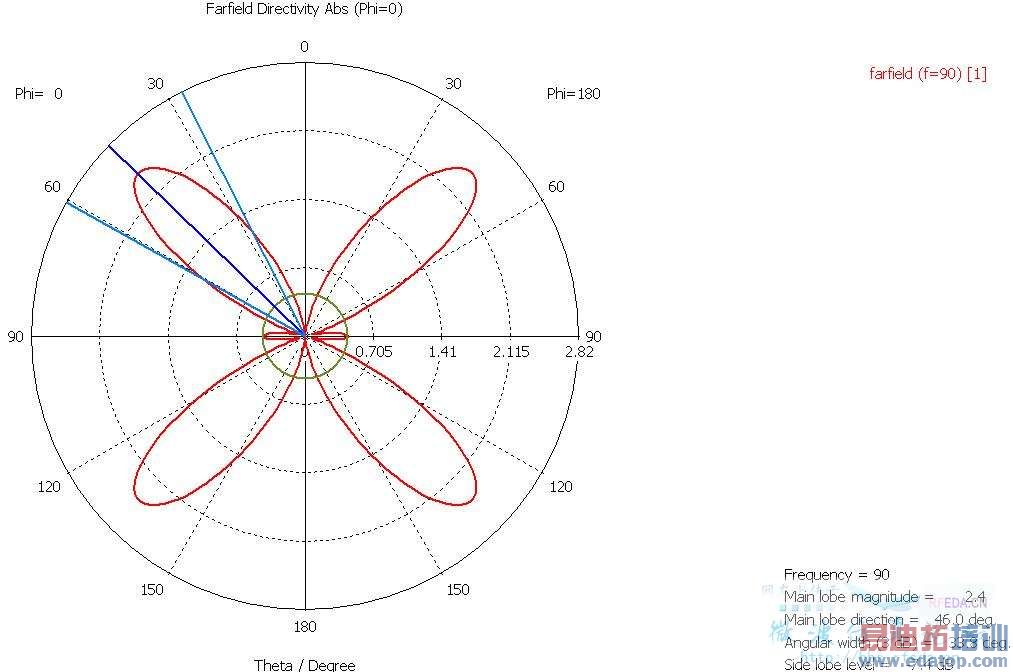

90 GHz:

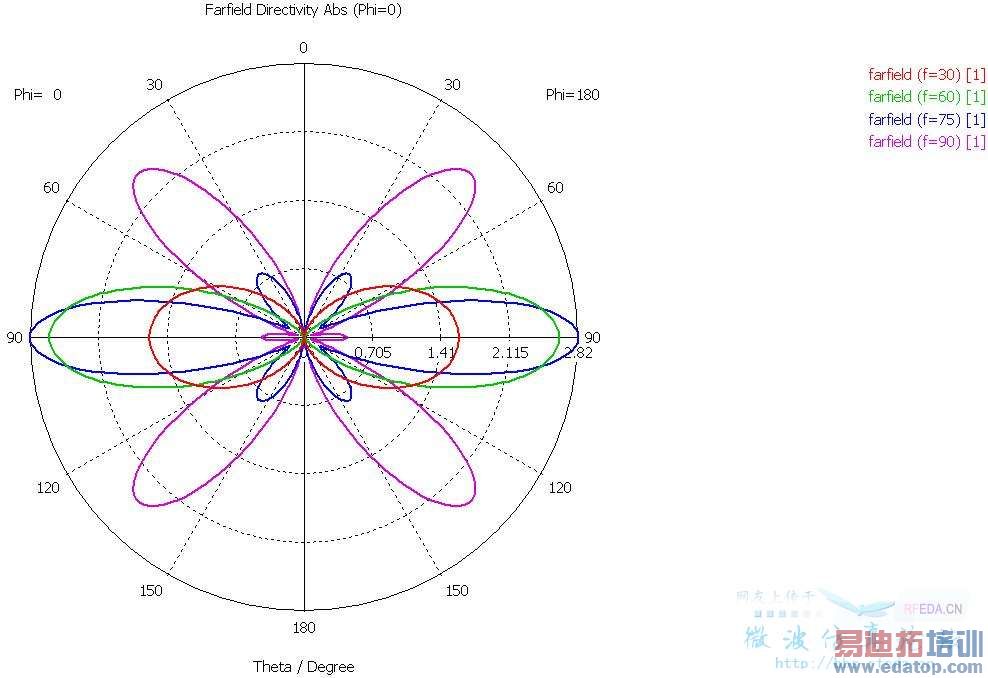

这次不会再说“没有变化”了吧:



多罗嗦两句,即使使用仿真软件来代替人工编程数值计算,基本的理论基础和理论联系实际的能力还是要具备的。



自己波长的计算错误,edatop给了非常详细解答,非常感谢!
还想请教您最后一个图,怎么将不同频率的方向图画在一个图里面,谢谢!



在Tree Folder里新建一个文件夹,把你需要的图形复制粘贴就行了。



非常好的例子,学习了。




版主给力,谢谢



版主太给力了!讲得很好啊!
