频率在10HZ到300KHZ的天线可以在CST MWS仿真吗

录入:edatop.com     点击:
频率在10HZ到300KHZ的天线可以在CST中MW工作室仿真吗,我在设置频率的时候,设小了仿真就出错



其实,我看了一篇文章,是关于方形螺线天线的,工作频率很低,大概在300KHz左右,然后我就用CST中自带的方形螺线天线建了模型,见附件。但是就是仿真不了。频率设在GHz时可以仿真,但在KHz时就不行了,各位大虾帮帮忙吧。还有不知道馈电对不对



CST中怎么画平面的方形螺线天线,天线卷数很大,有几百圈,且线是用一般的漆包线,能不能在VBA里编程实现



能,但是我不会。



记得有人说过100M以下的最好用CST EM仿



关于1楼的问题,除了附带模型,最好能详细地描述。
楼主的模型打开是这样的:

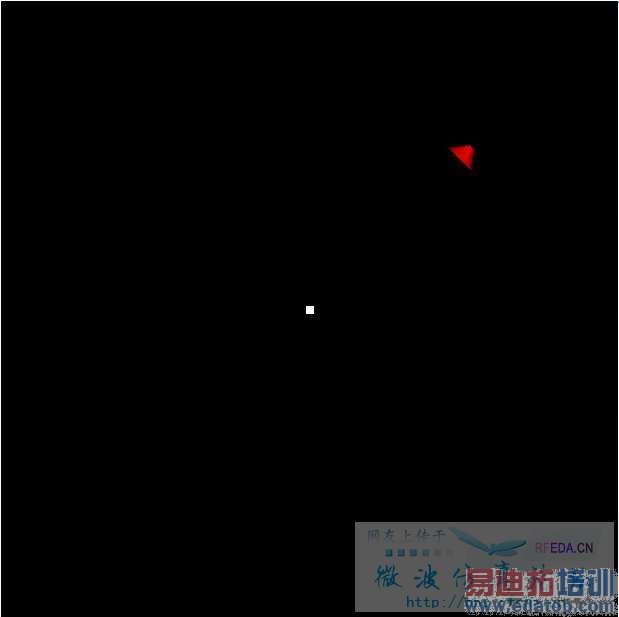

只看见一个离散端口的标志,放大倍数之后终于看到正面:


黑乎乎一个方形结构,1.6 m * 1.6 m。再放大细节:

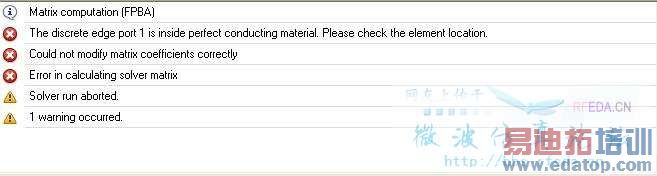

是0.5毫米宽的螺旋结构。把频率设置为0-600 KHz,软件报错:

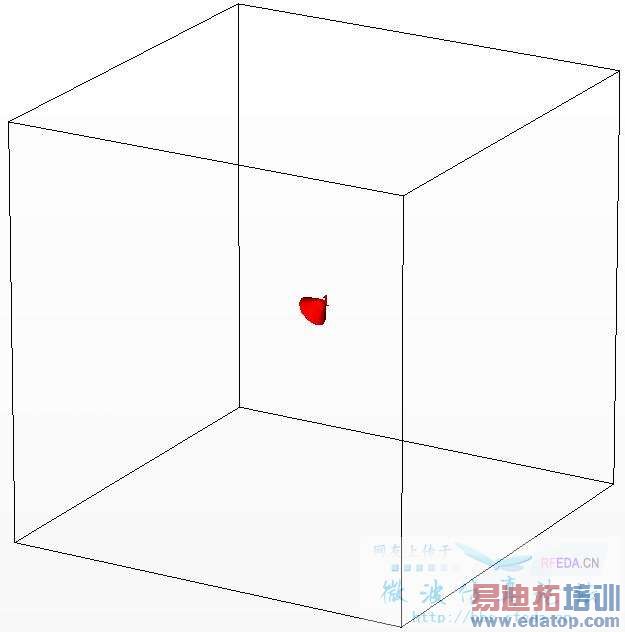

原因很简单,频率上限这么低,网格划分得非常“巨大”,正面的网格视图:


模型的细节结构是0.5毫米,最小网格步长是200毫米!直接导致的结果就是软件无法区分离散端口和金属螺旋结构,才有上面的那个提示。
按照楼主所说的,把单位换成GHz,频率设置为0-1 GHz,只看网格视图:

最小网格步长2毫米,正好是离散端口和螺旋结构在Z轴负方向上的距离,因此这时候是没有错误提示,可以“正常”仿真的。



错误的原因就是这样,至于楼主的仿真,要考虑的问题:
1. 这个仿真(或者螺旋天线)要用来做什么?技术指标是什么?实测要如何进行?
2. 楼主你的硬件配置能到什么水平?
综合1和2才能考虑要使用哪个工作室,如何把问题转化为模型。



其实CST我不怎么懂,那网格步长怎么设置



CST MWS帮助文件《Mesh Generation Overview》。



1 这个主要是放在前置放大器后面作灵敏接收天线用,工作频率在300 KHz左右,带宽100 KHZ
2 我的硬件配置不咋的,但可以拿到实验室仿真,实验室电脑配置挺高的



我想说一下的是,从仿真角度解决实际问题,要首先切合实际。
这个天线的尺寸不适合做你的KHz级别的天线。要是把mm单位改成m,兴许还能好点。
不同电尺寸的天线在其相应的波长工作,用一个mm级天线完成KHz的功能,我认为是难为天线理论了。
