CST MWS中交叉极化查看问题

录入:edatop.com     点击:
===========================================================================================
在ludwig坐标下查看vertical和horizontal的方向图如下图





将二者一起复制到1D Results里新建的文件夹后,

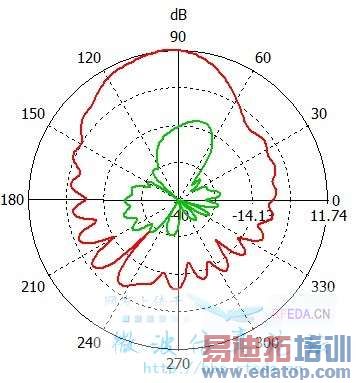

(r)设置为-105dB时水平极化和垂直极化显示如下图:



也就是说在不同的坐标范围内要将两个图合到一个坐标系下,就会出现:
1)保持主极化的形状和合适的坐标范围,但交叉极化的方向图由于太小而缩成一个点;
2)保持两个方向图都良好可见的坐标范围,会导致主极化方向图看起来变形了
在往论文里面贴图的时候这种情况要怎么处理呢?我的意思是选择1还是2?或者有更好的处理方法

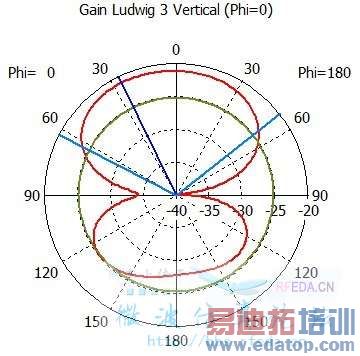

附上另外一个频点的方向图,这个看着就比较舒服



==========================================================================================



个人经验仅供参考:
仿真得到的交叉极化往往都比共极化小很多,但是实际测量的时候大多数情况并没有那么大的差距。
以前我在论文里贴的时候,方向图的scale以实测值为准,并保证共极化有最“舒服”的视觉效果。如果交叉极化还能被贴在图里就加上,如果幅值太小就不包括在内了。(你可以给图形加注解)



嗯,明白了,也就是说保证主极化,交叉极化顺其自然,若太小就用文字说明这个太小不能良好显示之类的吧
谢谢



我也是这样的,尤其是X-pol在xz,和yz切面上有时候非常非常小。而测量是有局限的,不可能测量无限小的值(如-100dB)。z为贴片法向方向。



呵呵,我也遇到过这种问题,不过当时没有考虑这多。
