CST MWS 离散端口问题请教

为什么会出现这个问题呢，我用CST仿真实验室环境，但是不知道什么原因端口总出问题说是“The discrete port:1 is inside perfect conducting material.Please check the element location.“有没有遇到同样问题的？怎么解决的？（附件已上传）



已经没问题了，刚才单位设错了

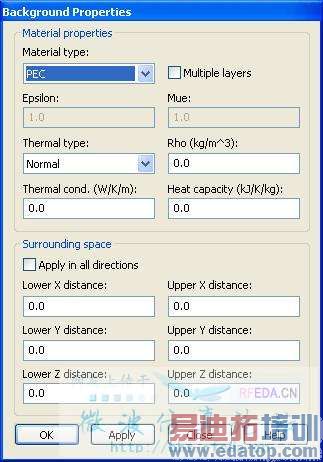

确认是单位设置错了？我看背景确实是PEC。



同楼上，背景是PEC。



对哈，我也发现有问题了，墙壁的材料应该怎么设置呢？我查看了，如果当作混凝土的话可以查出介电常数是6.4，但是导磁率查不到啊，如果不当作混凝土当作什么呢？



关键问题是，你背景材料PEC，经过你修改单位，仿真就ok了？这个问题还没解决呢。我很疑惑。



我模型里面不是嵌套了一个空气盒子吗，我是想模拟墙壁的情况，/read.php?tid=13172这个帖子可以解决我上面说的问题，有人在论坛上说墙壁材料是PEC，但是我想想还是不对，电磁波对墙壁是可以透过的，所以提出上面的问题



空气盒子？我怎么没看到……。
你的模型里除了PEC之外就是Ferro A6S和Wood，Ferro A6S还是有耗金属，只有Wood是Normal的材料，剩下的空间都在背景（PEC）里。
很好奇你的问题是怎么解决的……
