CST MWS中怎么取消局域网格设置?

录入:edatop.com     点击:
请教cst中怎么取消局域网格设置了?我觉得设了之后速度太慢了,想取消可以吗?



怎么设置的,就怎么取消呀。除非模型不是你自己建的。

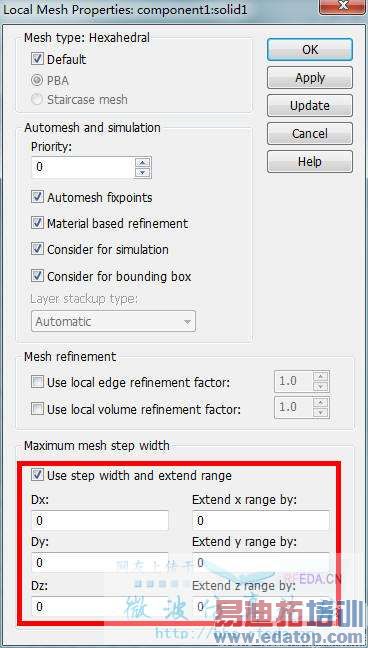

首先点击mesh view,然后看导航树中component里哪个部分显示成绿色了,那就是局部加密的部分;然后右键单击这些局部加密的部分,选择Local Mesh Properties,然后把下图那个勾去掉,局部加密就没了。




谢谢版主这么快的回复我的问题。我的怎么没有那个勾的选项了?我的版本是09版的。请问你的是哪个版本的了?本来想截个图上来 粘贴不上。

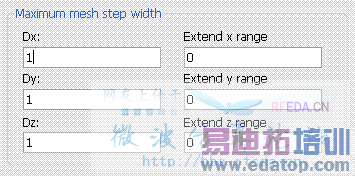

我按照你说的方法将图片上传了,我的就是没有那个勾的。所以不知道怎么取消了。





    设置为0……



    谢谢hefang版主, 设为0我也试过的不过改了之后就会有一条红色的线显示在上面。不知道有没有影响了。



    红色的线是啥样?
    最关键的区别就是,改成0了,网格数量变化了没有,如果变少了,那么就说明,局部加密的作用消失了~



    路过学习的
