CST MWS中能不能看到三维的剖分情况呀

录入:edatop.com     点击:
如果能看,怎么做呢



三维剖分貌似不能,我其实想知道的是,六面体网格三维剖分有什么意义?只是为了看而看?



什么是“三维剖分”?



三维剖分,我的意思是剖分情况的三维图形显示。



是不是想说3D形式的Mesh View?或者类似于staircase的网格划分?
CST MWS的Mesh Generation本身已经是3D的了,只不过Mesh View只显示某一个面的网格划分(2D形式),所以,就像liantianyi所说,楼主的“三维剖分”应该只能为了看而看,那目的是什么?



目的是为了在同样的剖分情况下把自己的算法和CST的相比,个人觉得这样比较合理。

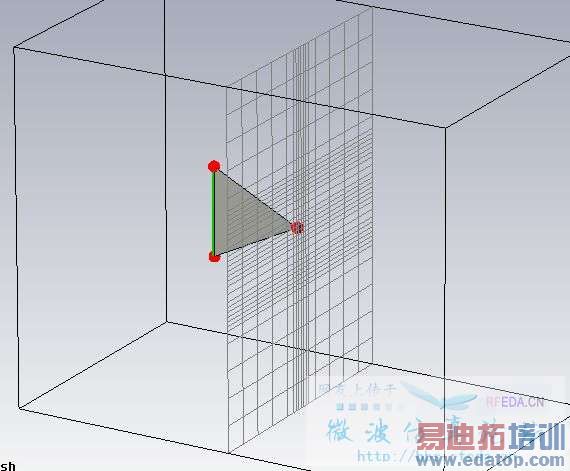

2D的是指这个图吧,如果能看到两个截面的也不错,就像H面与E面一样,有办法看另一个面的剖分吗?

目的如五楼与六楼。原来点回复可以提醒呀。



合并到一个帖子里。
hefang



就我所知,一次只能看一个面。



你的意思是说可以分成两次看,这一次看这个面,下一次看另外一个面,如果可以的话也不错呀,我可以先记下这个面再看下一个嘛!



哦,看来是不熟悉操作。Mesh View操作部分的说明请参考CST MWS帮助文件《Mesh View (Hexahedral)》。
简单得说:按x, y, z换坐标面,按上、下箭头移动坐标面。



谢谢管理员,我就是不太熟悉,自己CST也没用几天,如果把帮助从头到尾看一遍又太费神了,现在我看到了,谢谢啦!
