CST MWS天线仿真结果分析问题

我是初学者，请问怎么分析以下手机天线的仿真结果：

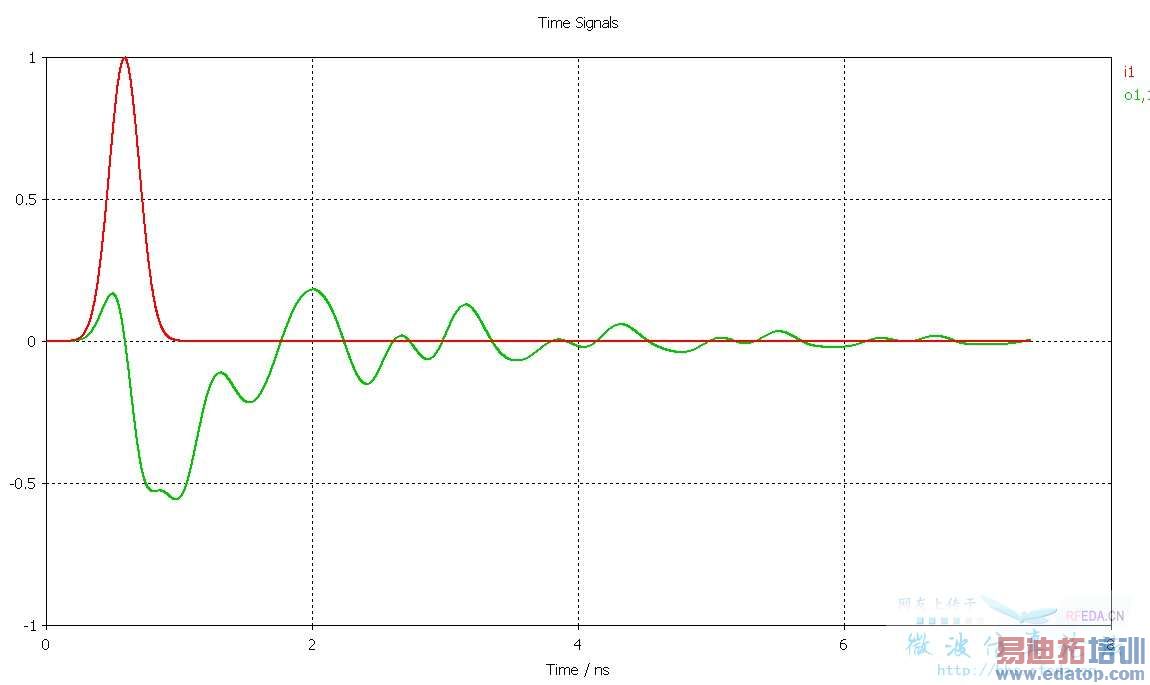

端口信号波形能说明什么问题吗？

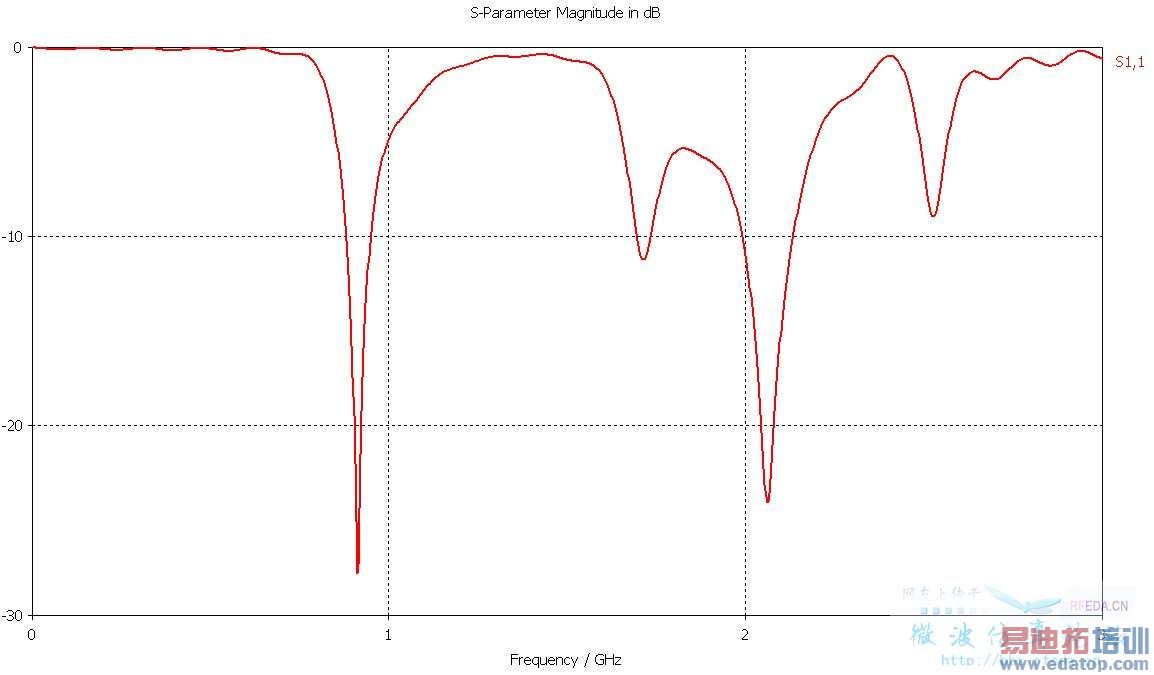

这个手机是工作在三个频率范围吗？回波损耗应该怎么看，回波损耗跟带宽是什么关系呢？

这个smith图是说明了输入阻抗和功率的关系吗？该怎么看呢？
还有就是仿真一个手机天线主要关注哪些仿真结果？
辐射效率在哪里看呢？
谢谢。



对于反射信号，个人也不太清楚O11出现负的在物理上表示什么意义，等高人...
回波损耗似乎就是S11？
从驻波来看可以说是3频率，但还有看对应频率的方向图，辐射效率也在方向图里面看，会在左下角或者右下脚自动给出辐射效率



谢谢你，相应频率的方向图在哪里看呢，应该怎么看呢？



端口信号：
从仿真软件的角度，只能得出这个模型具有谐振的特性，能量耗散的相对较慢。对于天线性能来说意义不大。
S11：
你需要知道，在工程上，回波损耗和S11是两个完全不同的定义。因此，如果要问Return Loss，你需要画出RL的图形，而不是指着S11图说RL。这两者有数值上的联系但不要混淆乱用。[1]
带宽：
你首先需要知道你的天线的指标要求（Specification）是什么，没有指标而做一个工程是不可想象的事情。所以如果你问别人这个模型是不是三频，我会首先问你设计的手机天线要几频？每个频段的频率指标是什么？
另外，你需要了解天线开发的一些常识。学术上默认S11低于-10 dB算做带宽，但有的工业标准使用-6 dB的指标，有的工程要求-15至-20 dB甚至更低的指标。（你知道怎样用RL的形式描述吗？）有的时候，文献使用VSWR作为带宽的衡量指标，你要学会怎样换算。
史密斯圆图：
这个是你应该掌握的知识，请回去阅读微波工程相关教材史密斯圆图相关章节。你应该知道的东西以我的个性……不解释。我希望你看过之后能了解：
A. 圆心是什么意义；
B. 最外围的圆周是什么意义；
C. 闭合圆代表什么；
D. 非闭合圆代表什么；
E. 你的图里每次曲线接近圆心的频率点都是多少，对应在S11曲线有什么规律？
手机天线的参数：
这个是天线基础知识，不解释，请阅读天线教材“天线测量”章节并结合你这个天线设计的指标要求。需要测什么参数，你就需要仿真什么参数。
仿真效率和方向图：
软件的使用方法也是你首先该知道的，不解释。要么先学习CST MWS关于天线的Tutorial《Antenna》，要么阅读CST MWS相关的帮助文件《Monitors》。
[1] Bird, Trevor S., "Definition and Misuse of Return Loss [Report of the Transactions Editor-in-Chief]", IEEE Antennas Propag. Mag., Vol.51, No.2, pp.166-167, April 2009



建立远场监视器，设置好监视频点。仿真结束后，便会自动生成远场的立体方向图。手机天线一般调试多于仿真。毕竟对阻抗匹配方面多于天线的辐射方向图。



谢谢hefang管理员和楼上几位的帮助，按照hefang的提示已经学习了一段时间，虽然小有收获，但还是有很多问题没搞懂，继续学。
