请问CST MWS如何测圆波导中波模在不同频率下衰减率

录入:edatop.com     点击:
我想得到波导中波模不同频率下的衰减率,进行比较,分析圆波导中不同频率下衰减率,请问要得到衰减率比较结果,用哪种监测器如何测比较好



衰减率不就是传播常数中的衰减常数alpha吗?这个并不需要监视器的啊,2Dresult端口模式中就有。



我是想测不同距离。不同频率的



那不就是加个后处理操作计算一下吗?

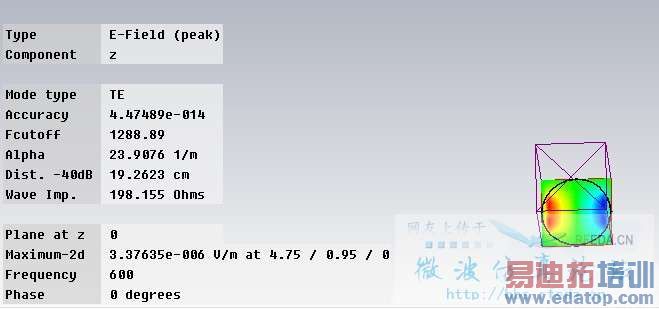

请问下你指的ALPHA是这个图中的吗?这个貌似只有600MHZ,难道要通过很多次仿真来分别算?能通过一次仿真得到不同频率下衰减率的对比吗

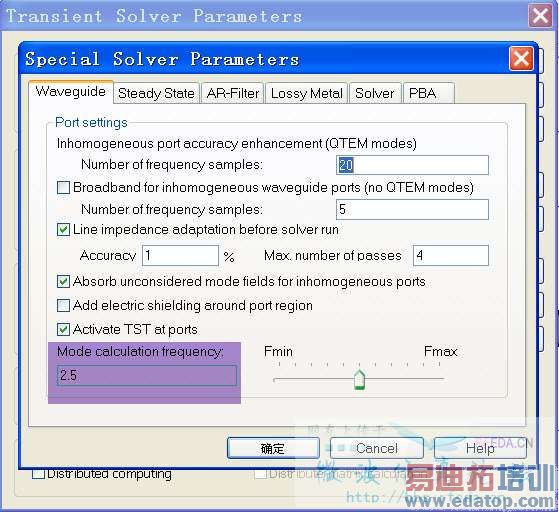

这个不能,因为每个alpha都跟模式求解频率有关,而每次求解只能设置一个模式求解频率




哦,只能这样设置了啊,十分感谢,那我还是通过不同频率的电场信号强度图来比较算了
