CST MWS如何作x形状的缝隙?

录入:edatop.com     点击:

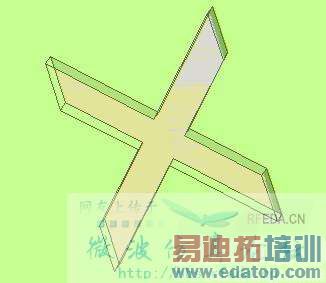

操作哪些菜单才能作出此图?这是一个x形状的缝隙。




有尺寸的话直接布尔操作就可以吧?



如何画出这个倾斜的矩形。在hfss中是使用sweep菜单的,我不知道CST中如何用?



用局部坐标系 旋转45角 再画矩形试试行不



可以先画个矩形缝隙,然后再旋转这个缝隙啊!建议看看基础培训。



这是个平面上的两个平行四边形?



矩形不好画的话你就画个正方形切掉4个三角形吧
