很基础的CST MWS问题,Microstrip Line 相关。

录入:edatop.com     点击:
模型在附件中。
设计要求:
速度为 0.83 — 0.97 倍光速、核心频率100MHz的高斯脉冲,从入到出基本不变形不衰减(也就是说没有反射,同时输入输出参数衰减分贝数很低)。两段匹配电阻50欧。
各个参数解释如下:
1、助教要求使用Roger RT5880作为基板,我大概查了一下,比较常见的厚度是0.254mm,因此使用这个厚度。电介是2.2。
2、铜镀层厚度设为50微米,也就是0.05mm
3、长度是随便设的。

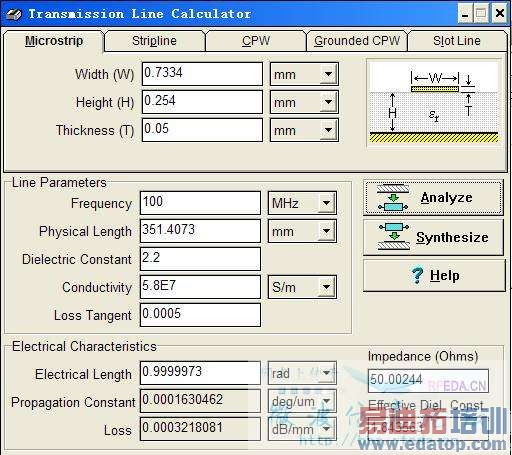

4、传输线特征阻抗为50欧,使用 Transmission LIne Calculator 计算的。



(发帖数不够,链接不让发。)
下面是问题:
1、按照要求,在这条线路里的波速应为光速的 0.83 — 0.971 倍,但我能找到的现成素材,最低的是2.2。请问这个介质会影响传输线里的速度吗?如果不影响,要怎么才能控制在这个范围内?

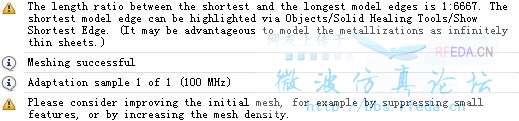

2、进行仿真的时候,使用时域仿真速度始终非常慢,于是改用频域仿真。提示栏中的Warning显示:


但是在频域分析的时候,没有自适应网格的选项,应该如何解决?

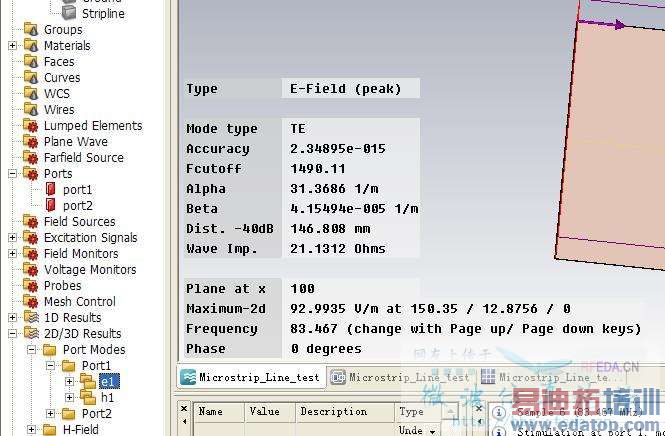

3、在仿真结果出来后,这里看不到特征阻抗,只能看到波阻抗。那么特征阻抗应该在哪里查看?

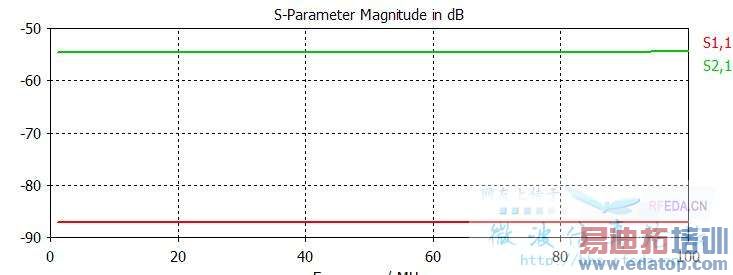

4、请问如何设置端口的匹配电阻?因为根据软件计算,现在特征阻抗已经是50欧,但是S-Parameter仍然很糟糕。不知道是网格精度的原因、特征阻抗的原因,或者是需要设置端口匹配电阻?


问题都很基础。这段时间助教出国,周围人也不懂。所以上来求助,谢谢诸位。



怎么都喜欢用RAR格式啊,都花钱买人家的软件了么……。飘过……




好吧换成zip
部分内容删除



修改了一点点,频率调成0-100 MHz,重新设置波导端口的大小,增大一点点空间,取消对称面。
1. 微带线有对应的波速度计算公式吧?如果波速快的话,要么换成带状线,要么换介质。
2. 我不知道你所说的慢是指多慢,我的工作站上的计算时间是36秒。

非常感谢。



刚才打了很多字,竟然没了。
懒得再打一遍了,两个我想提醒您的问题
1、你在那边用这种版本,Thomas Weiland会撤了你们助教的,建议你别把这件事说出来。
2、达姆工大有很多CST用的很好的中国人,我也认识几个,还有CST办公室有更多的专家,所以不要说周围的人都不懂。你周围懂的人应该比我们任何一个人都多的多。
关于你的模型,我认为0.254mm的厚度不对,你这个厚度决定了带线的宽度,从而导致这个本来就是电小的带线问题变得更加电小了。如果要精确仿真你的模型,网格必须加密到100/100以上才行,但这样的话,是不经济且仿真时间会更长的。因此,建议楼主研究一下这个0.254的厚度是在什么频段下的工程应用。



谢谢楼上。
我刚刚开始这方面,对于传输线的实物完全没概念。他从盒子里给我拿出了一块板,我就拿这个当范例了。



哦,要说明一下。36秒是我的那个时域求解器版本的计算时间,楼主最开始的那个版本确实很慢,估计是频率设置和对称面设置不合理造成的。



抱歉,不管是我还是我所在的机房,都没有2011版,无法打开。
能否告知改动的具体数据?



频率已经给你写了。
对称面取消。
端口以微带金属截面为基准,左右和“地”上面的方向+5,“地”下面的方向保证波导端口接触到“地”的金属就可以(+1就够了)。
Surrounding space六个方向+1。
取消Adaptive mesh refinement。



微带线上传播不是TEM模,一定有色散。相信楼主是希望群速度在一个范围内。计算相速度的公式很多,进一步可以计算出群速度。
