CST MWS仿真电小天线
录入：edatop.com 点击：

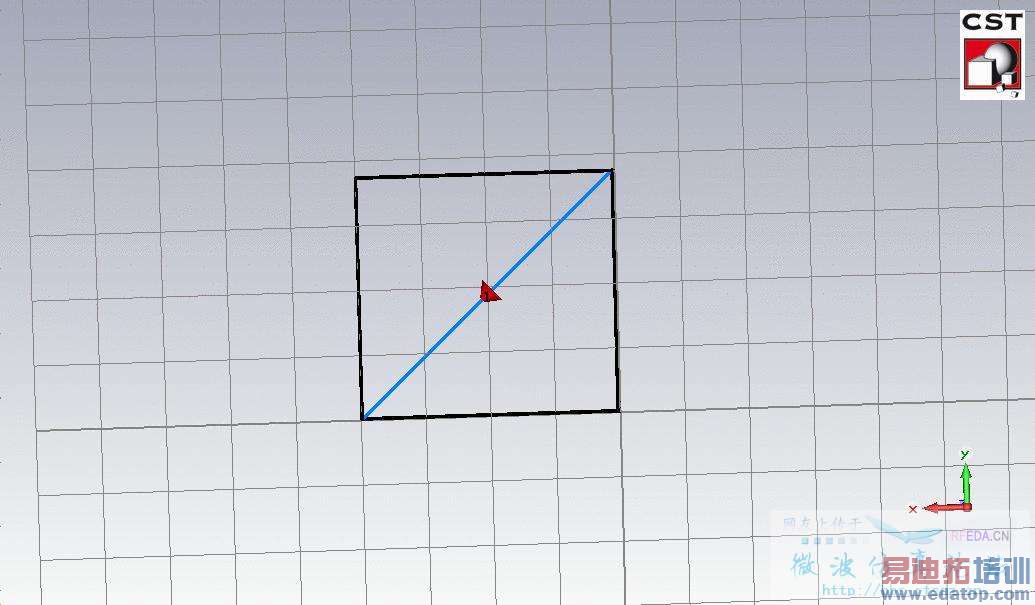

最近工作上需要仿真一种电小天线。波长为33CM。天线对角线尺寸为1CM不到的绕线线圈。请问仿真这样的天线需要注意什么啊?另外，由于天线尺寸问题，可能导致使用的离散端口在模型上看上去比天线还大。有对结果又影响么。大概模型如下图。
离散端口感觉是个数学模型。在你的这个具体问题中，使用离散口即使得出了比较好的匹配结果，但是具体实现中这个端口究竟是什么样的呢? 可能需要把实际端口模型一并考虑。
要注意网格的问题，可以自适应加密试试看。
谢谢，我这个模型是基于直接将天线集成在芯片（1平方厘米）输出引脚上的。所以你说的具体模型具体大概是哪些方面呢？
1楼大概是想问你在实际测量中天线的馈线要如何实现，如果和模型中的离散端口的这种方式不一致，你要如何确定不会带来（或者有多少）性能上的影响。
