CST MWS馈电问题

录入:edatop.com     点击:

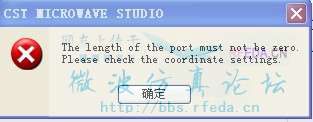

仿真低频天线,在给天线用离散元馈电的时候总会碰到这样一个提示,说我馈电点之间的距离不能为0?我不知道是怎么回事?请大虾们不吝赐教



馈电不能是个点,得是个port,port要有两点,且两点间至少要有一个mesh。



楼上正解,你可以设定离散端口的长度的



我是在设置了2个port之后,点离散元馈电的图标出的这个问题,可能是1楼大侠说的一个mesh的问题。由于我的频率极低,我已经把网格到千万网格数了还是馈不上。cst难道不适合仿真电小天线么?(我仿真的天线长度与波长比已经小于1/10000)2楼大侠说可以设定离散端口长度,这个应该就是2个port之间的距离吧。这不应该与天线的尺寸有关么?怎么设定?能不能说的详细一点,万分感谢!



还有不适合仿电小天线的软件吗?电小有什么难度吗?既然是电小为啥你的网格数能达到千万呢?你的模型非常的复杂吗?
