CST MWS天线共形建模问题求助
录入：edatop.com 点击：

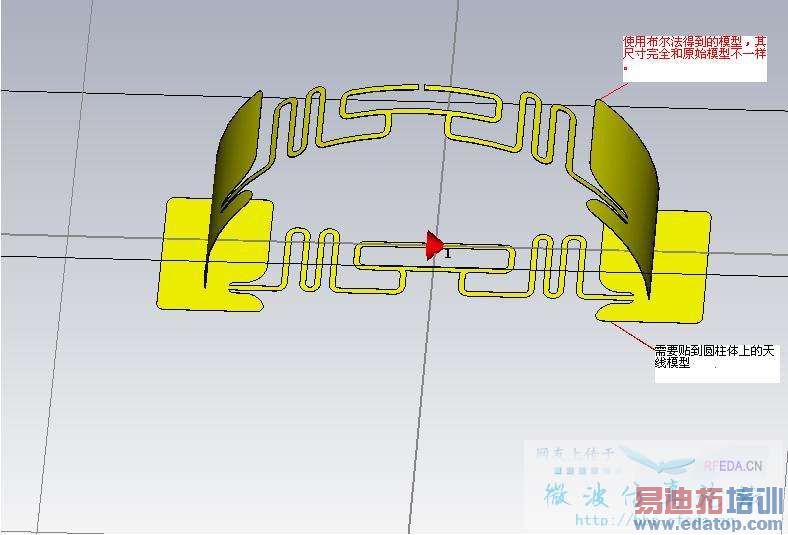

如下图,请有经验的朋友告诉一下。如何才能把模型按原始尺寸共形到一个曲面上面去啊。我按帖子/read.php?tid=41191&page=1#551970的方法，得到的共形天线尺寸已经完全不一样了。
另外也使用了bend sheet的方法，但在圆弧的地方无法extend出需要的厚度（face supplied invalid，duplicate or from different bodies）。
这个问题的原型：是希望得到把既有产品贴在不同物品上面的性能参数。
另外也使用了bend sheet的方法，但在圆弧的地方无法extend出需要的厚度（face supplied invalid，duplicate or from different bodies）。
这个问题的原型：是希望得到把既有产品贴在不同物品上面的性能参数。
楼主的意思，这个尺寸的区别，就是厚度上吗？是否能把具体的值说一下，比如厚度在一个平面上是多少，共形以后变成多少？
我的意思，主要的差别是天线个处的尺寸：下面天线是上面天线在平面上的投影，其实就类似于直角三角形的斜边和直角边的关系。斜边必然比直角边长啊。就和原始模型相违背了啊（原始模型要求按原始尺寸贴到圆柱面上去）。至于厚度，在使用布尔找交集时。是可以控制其厚度的。
