CST中怎么建立同轴线的模型.

录入:edatop.com     点击:

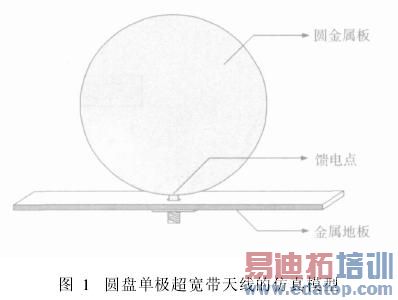

这个建模的时侯 有同轴线,可是文献上没有写 哪位知道该怎么做
谢谢
文献在附件里了 谢谢



圆盘单极超宽带天线特性研究.rar



这是一个底馈或者称为背馈结构,同轴馈电有内外两个导体,内导体与天线相连,外导体与接地相连(针对本结构),内导体也就是我们常说的探针,探针的粗细看你使用的是什么尺寸的,标准的SMA接头是50欧姆的,还有其他的,工程上常用的是50欧姆的,在这里要看你的文献给点尺寸是什么,根据材料,以及工作频段等可以确定相应的其他参量,如内外半径之类的,这个在cst宏里有个这样的计算工具你查看一下就知道了,如果什么都不知道,那就建立一个50欧姆的sma就可以了,内外尺寸自己选吧~~,作为仿真是可以的啦



50欧姆的sma模型的怎么建立
谢谢 说的很详细



一般,我们都把中间的介质用空气代替,你可以算一下内外半径



知道了 谢谢 非常感谢你的解答




没关系,以后有问题直接在论坛发贴就可以了,知道的话,一定为你解答~




请问怎么算50欧姆阻抗,我下的Txline只能算微带线,以前好像ART210B可以算截面是圆柱,圆锥等的50欧姆特性阻抗,现在网上好像没的下。另问下吸收衰减需要按照50欧姆来算吗?谢谢!



cst宏工具里有这个软件,你可以看看
