帮我看看这个图的微带线画的对不对?.

录入:edatop.com     点击:

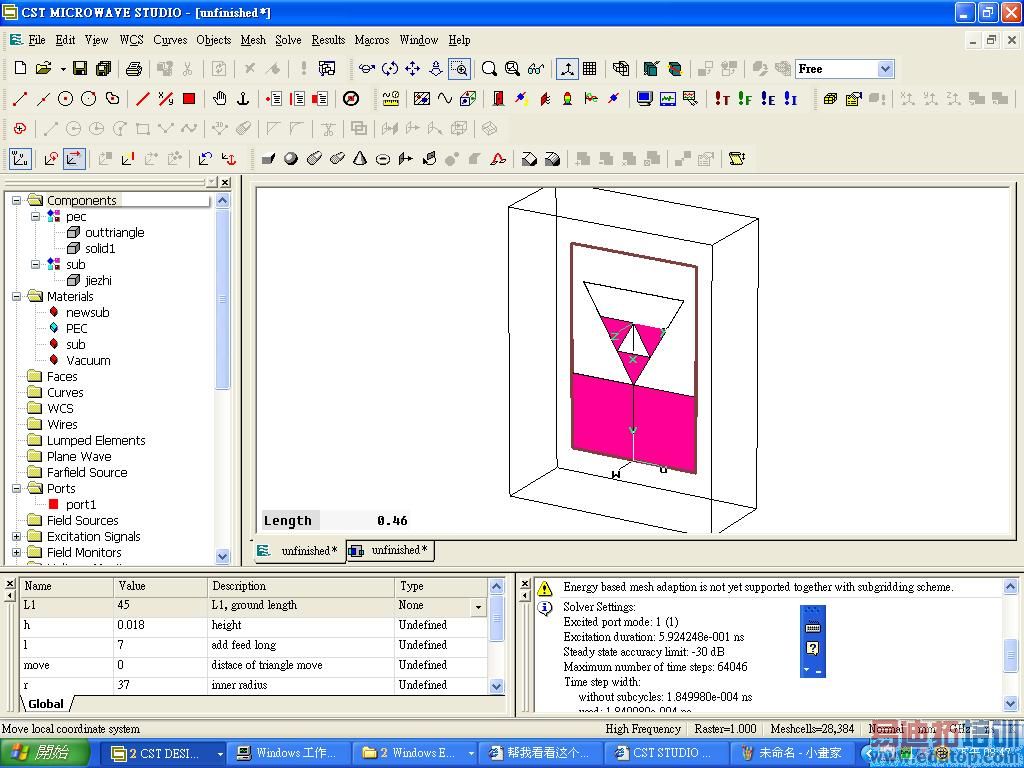

照着别人的画了一个,不过仿真的结果一直都不太对劲,怎么办呢?:21de





把地加上,否则不能形成场




thanks a lot !^_^

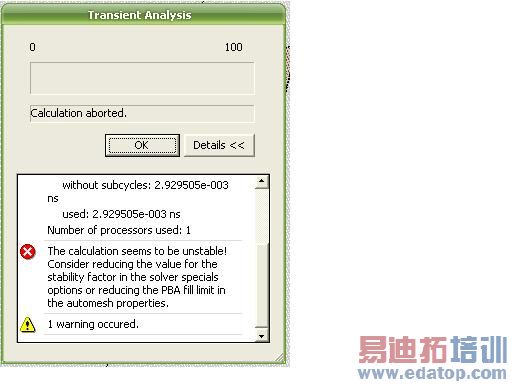

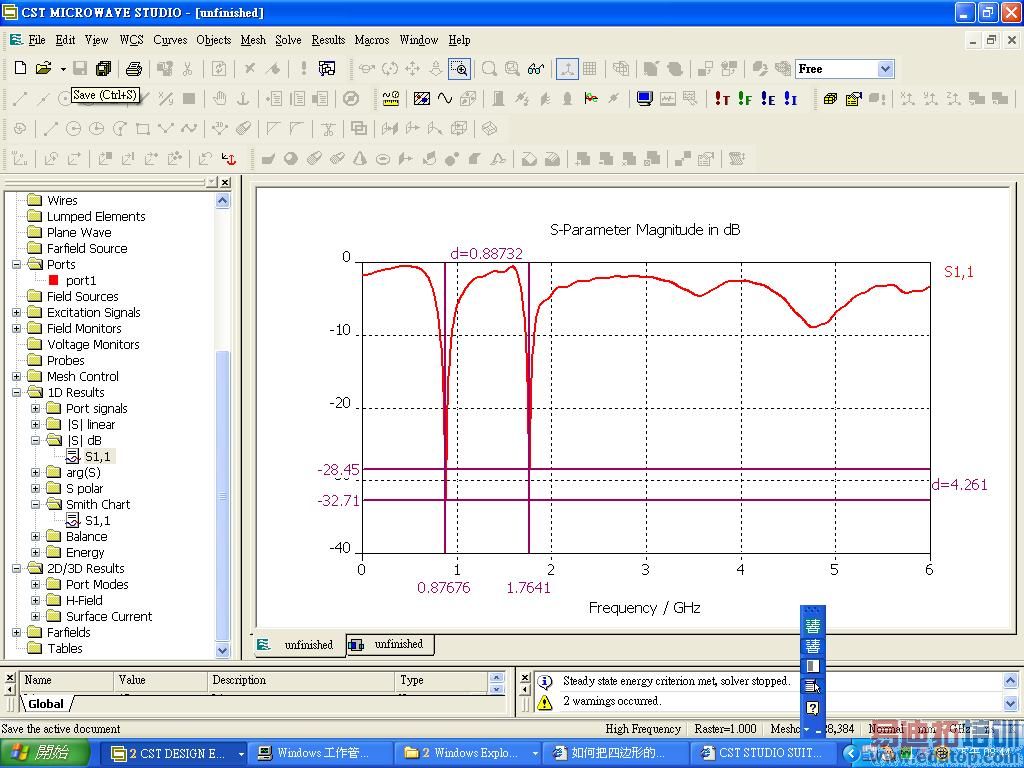

不加地的时候好歹还有个结果,虽然和原文中差了很多,可是加了地之后总是出现这样的错误,到底该怎么办呢?



Transient Solver [!T]---->[Specials...]---->solver-->Stability factor(設成<1, 0.9,0.85...)
Explanation:
Help--->search
Solve Transient Solver [Specials...]
Special settings frame



谢谢,照着你说的做了,还是不行,而且在Stability factor中不能用“<”(設成<1, 0.9,0.85...),ps:你说的帮助文件没有找到。




把模型法到论坛上来吧

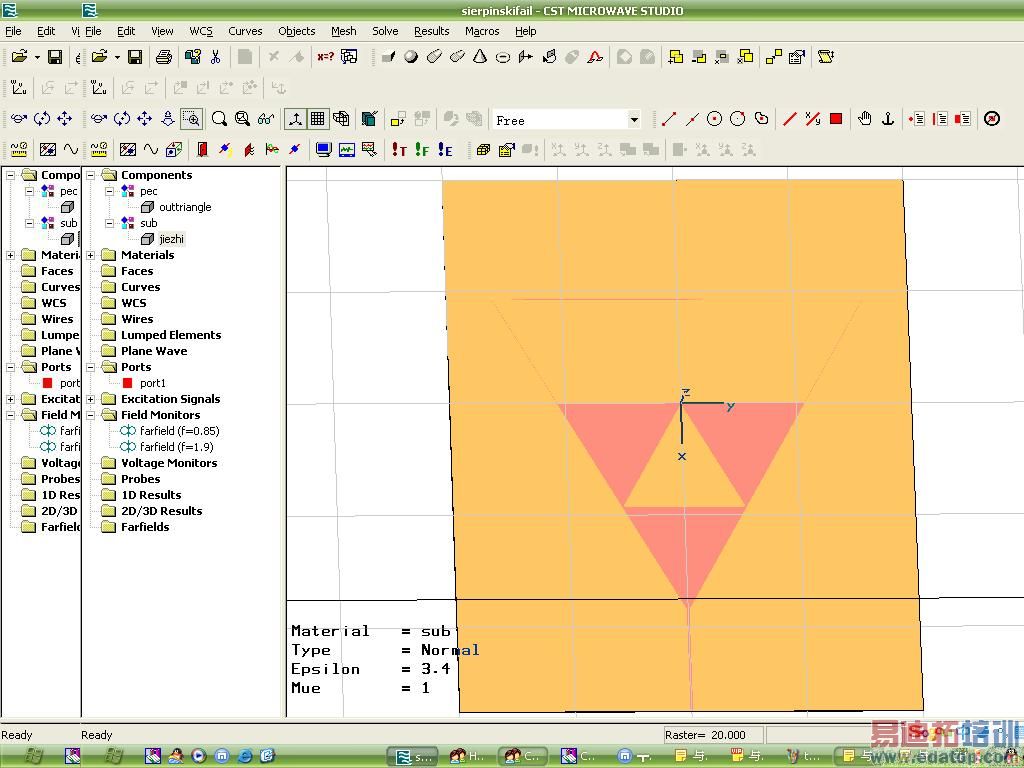

这是我画的模型,请大家帮我看看,谢谢。

model.rar



:19bb



做的很好呢!
Monopole antenna, 天線背面沒有地.
Microstrip line 背面有地, (在substrate背面加ground)




Monopole antenna_010423.rar
