请问cst能不能做图中的能流方向?.

录入:edatop.com     点击:

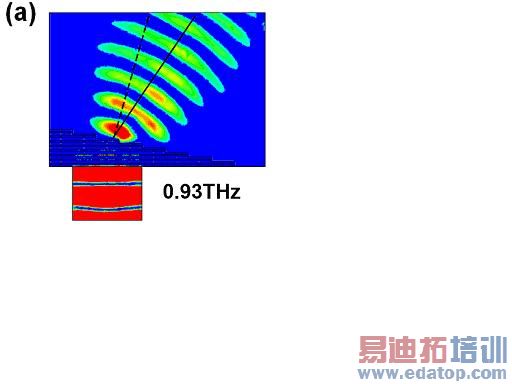

请问cst能不能做出这种能流方向图?如果能的话该怎么做啊?



你这是空间的还是某个面上的,或物体上的




这是空间上的某个面,请问该如何做呢?
谢谢!



如果是某个面的话,可以查看其能量等分布




如果是空间的,该如何做呢?

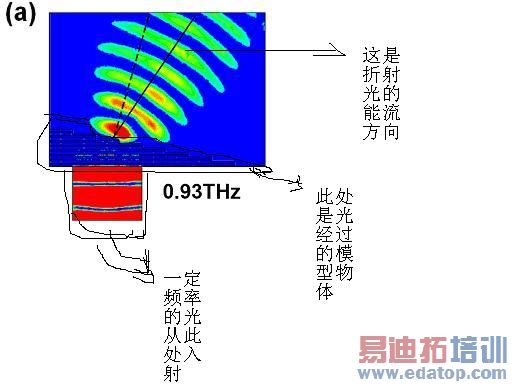

我觉得我的意思可能没有表达清楚,这幅图所表示的意思可以看看下面这幅标注的图,我主要是想通过看某频率的光的折射的能流方向来查看光的折射方向,请帮忙给看看该如何做好吗?



应该可以,设置E场分布,调整场显示大小,可以看到空间的场分布,如果不满意显示效果,你可以把数据导出,用第三方软件绘图




:30bb 谢谢!
可是我不知道怎么设置E场分布,是监视器中E-Field吗?
麻烦你再给我说一下好吗?



是的
