CST MWS使用field monitor监察电场导出数据遇到的问题

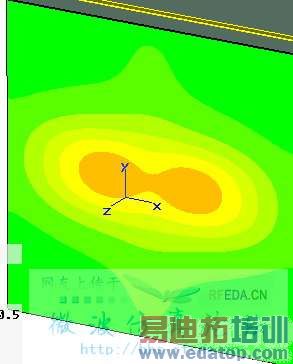

在使用field monitor监察电场分布后，我想把数据导出来用origin画图，电场分量比如Ex有两项，ExRe和ExIm，不太清楚这两项的意义，猜测可能是实部和虚部的意思，就把他们平方加起来再开根号得到Ex的幅度，这样画的图，对Ez感觉是对的，因为和field monitor 看到的结果一致，但对Ey好像不对，不知道哪位大侠出来给我解答。



那两项是实部和虚部。
以前用Matlab画过导出的远场图，没出现过不一致的情况。
建议先阅读帮助文件，看看有没有什么参数上的设置被忽略了：《Export Plot Data (ASCII)》、《Settings for 2D/3D Plot Data Export》。



谢谢，我看看，你说的帮助文件应该是软件自带的那个help吧？



我想知道你对导出的数据用matlab是如何处理的，我现在就是不太明天导出的数据的意义。当然，如果你记得不清楚，我还是去认真看看帮助文件。谢谢。



导出的时候数据项都有title标明的，基本上这些都是“常识”，比如Re代表实部（Real），Im代表虚部（Imaginary）等等。包括其它的参数缩写：
Theta、Phi：IEEE定义天线坐标参数使用的角度符号；
Abs：绝对值（Absolute），等同于模值Mag（Magnitude）；
Phase：相位，不解释；
Ax. Ratio：轴比（Axis Ratio）。
以前处理的时候先用Excel把所有需要的数据都排列“整齐”，导入到Matlab里面plot出来（用的自定义mmpolar函数）就行。
还有什么数据不了解它的意义？



整天看到大家讨论origin今天实在是忍不住了，查了一下原来是简单的绘图软件，用Matlab的飘过
