CST MWS方向图只显示一半

用的360压缩软件，应给可以解压的

可以设置角度扫描范围不行吗？

Y轴负方向的边界是Electric，相当于接无限大的地，你觉得有可能有“另一半”的方向图吗？

可是如果修改了边界条件仿出来的S参数是一条直线了？！

是啊，如果不设置馈电端为电璧，选择其他的S参数为一条直线呀

请问，如果怎么修改呀，是不是要修改成同轴馈电的方式呀？

这个模型是你自己画的吗？怎么会对自己的模型的参数设置都没有任何概念？

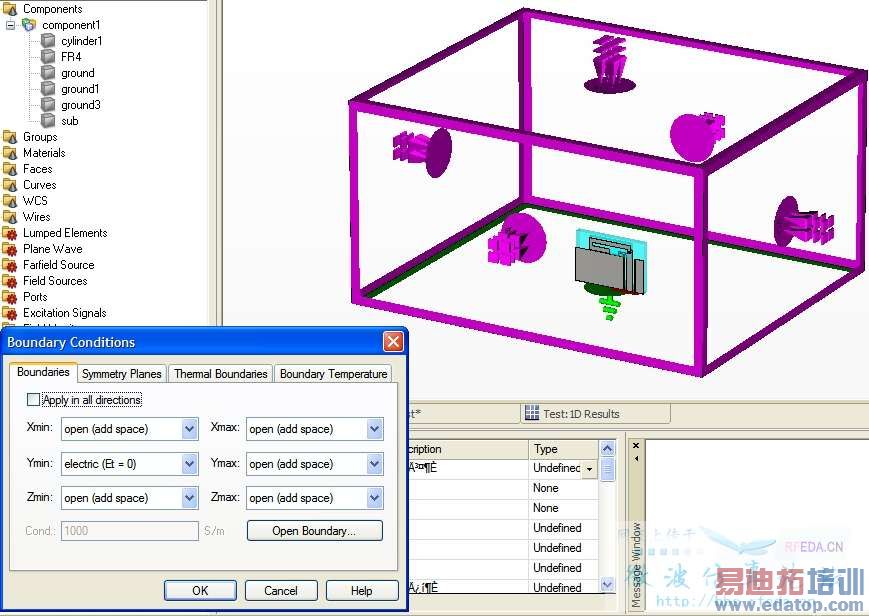

你的波导端口的Y轴位置设置在边界处，如果把Y轴负方向设置为Open Add Space，边界拓展之后端口也跟着被移动到边界处，根本就没有和模型接触到，S11不是一条0 dB的直线才怪呢。
我可以很负责任的告诉你：你的模型用Open Add Space可以得到仿真结果。请多花些时间在熟悉软件操作和设置上，磨刀不误砍柴功。
还是给你些建议吧……：边界全部选为Open Add Space，Background Materials里面的Surrounding全部归零，波导端口Y轴距离为-10。
PS：你有可能需要勾选Electric Shielding避免unstable。

整个模型是自己画的，以前也用了上面的方法，但是没用勾选Electric Shielding，后来就放弃边界全是Open Add Space。多谢hefang了，还想请问你一下，你说："怎么会对自己的模型的参数设置都没有任何概念？",是说我参数设置不合理，不利于软件的优化吗？自己也发现我优化的时候效率不是很高，还请指点指点啊！

还想问一下为什么我用CST的calculate analytical line impedance 计算馈电段得宽度来得到50ohm特性阻抗，为什么仿真出来后，查看端口模式时，显示出来的line Imp 差别好大呢
