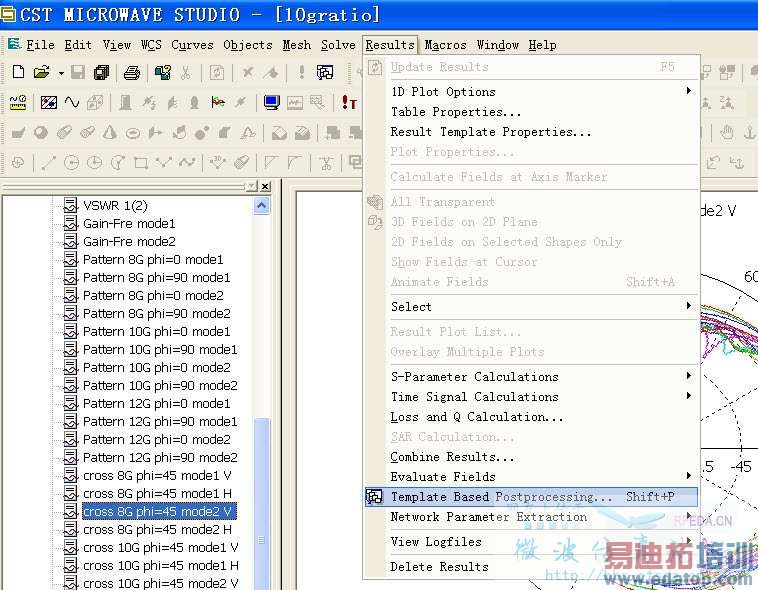

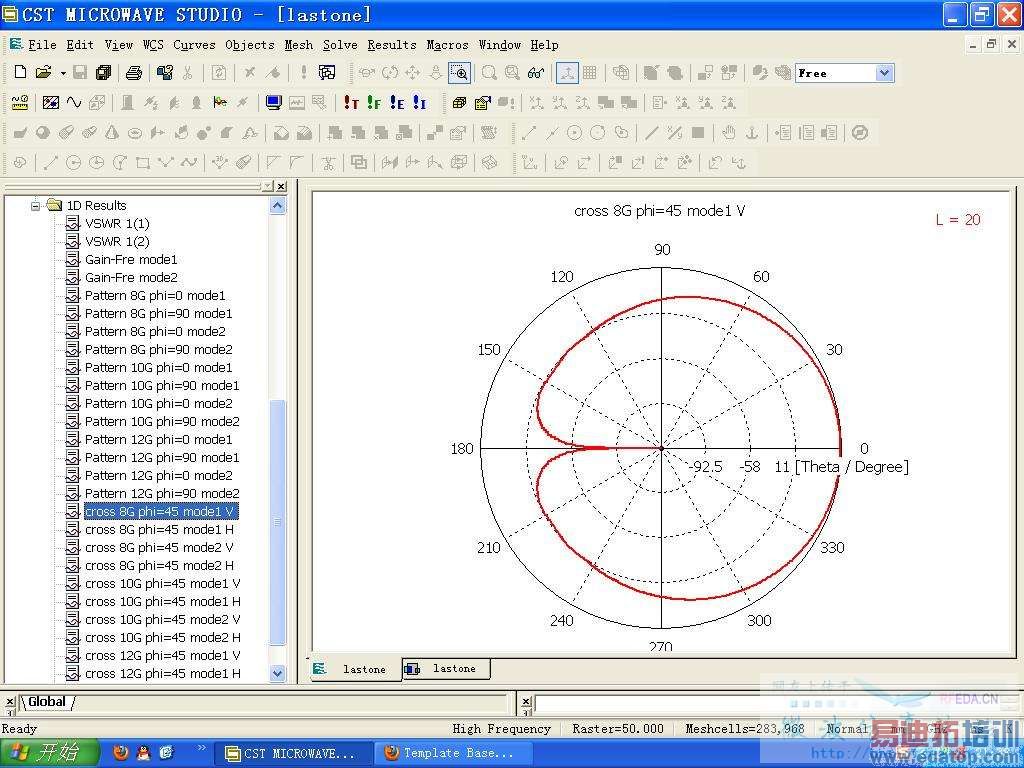

Template Based Processing生成的Table中的方向图为什么总是极坐标系的？

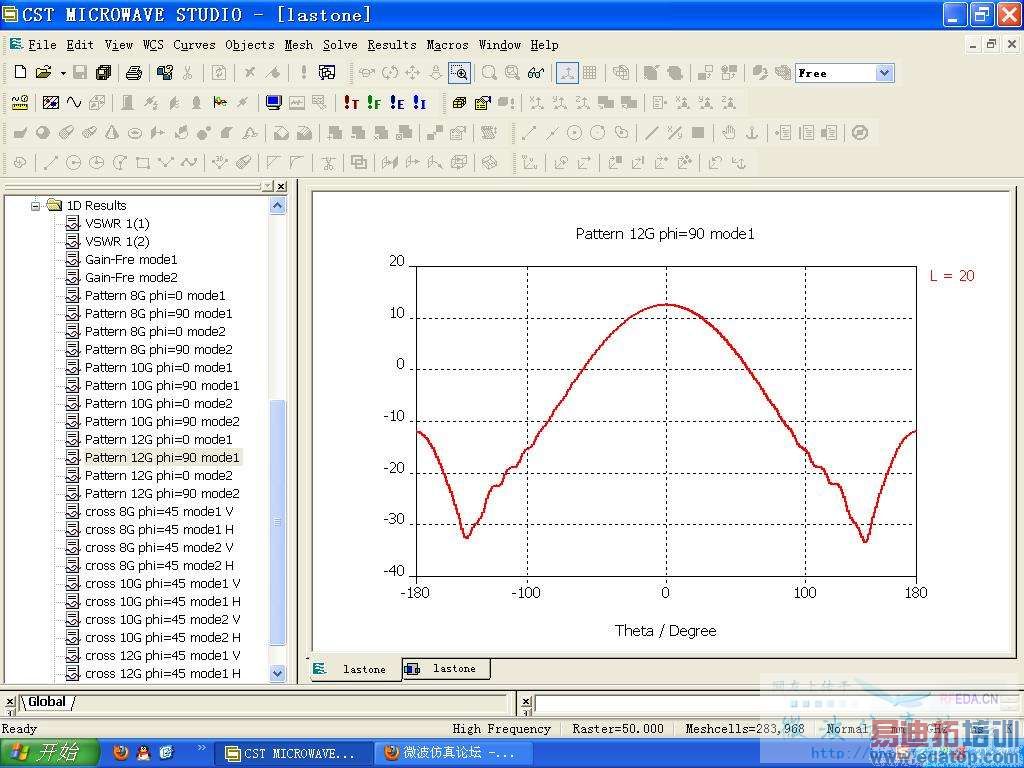

不好意思，上面那个图是已经手动改坐标系后的，默认的如下：

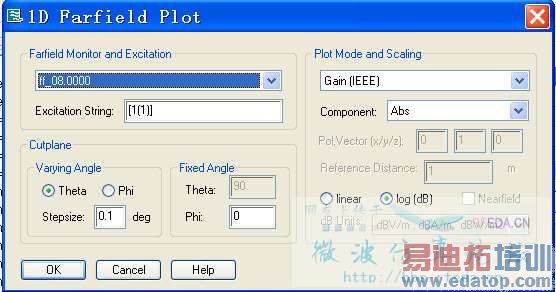

用的哪个Template？如何设置的？最好说详细些。

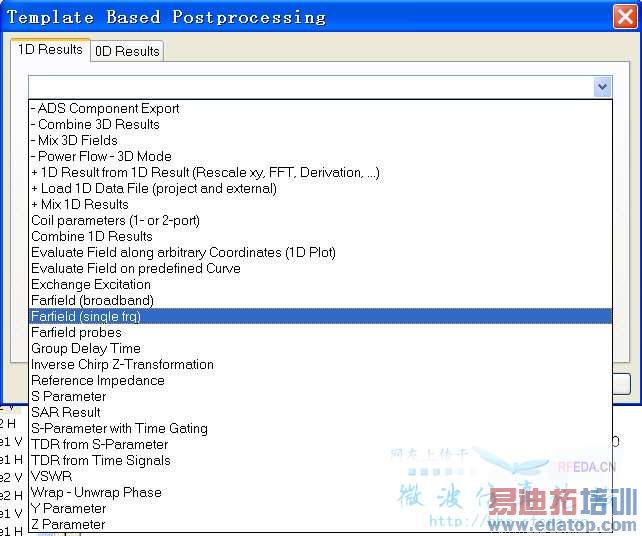

只要是farfield singleFrq出来的都是 2D极坐标图，能否直接出笛卡尔坐标图

是CST MWS 2009吗？以前没这么玩儿过，看截图宏里应该没有做这个选项。看了MWS 2011里面好像也没这样的功能。
要么自己修改宏，要么问问CST技术支持看他们有没有什么办法。

建议自己修改下宏，很多时候，利用CST提供的宏语言还是很有帮助的。

看到这个问题，不禁想起来一个我以前一直想做的，就是想把笛卡尔的变成极坐标的。但是始终没有成功。
不过你这个问题比我这个稍微好处理一点，就是把后处理完的结果导出，然后再导入，就变成笛卡尔了。量少可以手动，量多尽量编宏半自动。

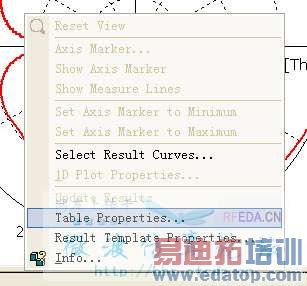

并不需要导出导入的，只需要在图上单击右键，弹出



选择“Table properties”


在下拉列表中选择笛卡尔坐标系就行了，不过我观察的频点比较多，如果每次仿真都这么弄也挺累的，一直尝试找个好的解决方法，看来只能用VBA了

我猜测使用这种方法观察方向图的人是“少数”，所以CST没这个动力把这个template做得那么全面。
还是试试看VBA吧。问题处理了分享一下我还给你加技术分啊！哈哈。
